阿普奇 IPC330D-H110B | 6~9th 双M.2接口 & 16bit DIO 紧凑型壁挂式工控机
产品描述
阿普奇 IPC330D-H110B 是IPC330系列壁挂式工控机中的6-9代多扩展型号。紧凑型壁挂式机箱设计。
核心配置：Intel 6/7/8/9代酷睿桌面处理器，H110芯片组，2×SO-DIMM DDR4双通道（笔记本内存，性能和空间兼顾）。网络配备4路Intel千兆网口。
存储是该型号亮点——双M.2接口：1×M.2 B Key（SATA SSD）+ 1×M.2 M Key（NVMe SSD），双盘位实现系统盘+数据盘独立配置，在紧凑型工控机中属于较高规格。另有1×SATA3.0用于大容量机械硬盘。配备16bit数字I/O（8DI+8DO）满足工业现场信号采集和输出，减少外扩IO模块成本。
扩展：1×PCIe x16(Gen3) + Mini PCIe（含SIM卡槽）。显示：VGA + HDMI双显。6路COM（2路RS232/422/485）。与4代平台H81系列相比，H110B升级6-9代CPU和DDR4内存，双M.2+16bit DIO的组合在紧凑型壁挂式工控机中具有较高的集成度。
|
型号 |
IPC330D-H110B |
|
|
处理系统 |
CPU | 支持Intel® 6/7/8/9代酷睿/奔腾/赛扬桌面级中央处理器 |
| 典型功耗 | 65W | |
| 插座 | LGA1151 | |
| 芯片组 | H110 | |
| BIOS | AMI UEFI BIOS | |
|
内存 |
插槽 | 2 * U-DIMM插槽，支持双通道DDR4-2133/2400/2666 MHz |
| 容量 | 32GB, 单条最大16GB | |
|
网络 |
芯片 | 1 * Intel i210-AT GbE 网卡 (支持10/100/1000Mbps)
1 * Intel i219-LM GbE 网卡 (支持10/100/1000 Mbps) |
|
存储 |
M.2 | 1 * M.2 Key-M插槽 (支持SATA3.0/PCIe x1信号, 默认SATA3.0, 支持SATA SSD, 2280尺寸规格) |
| SATA | 2 * SATA 3.0接口 | |
|
扩展插槽 |
PCIe | 1 * PCIe x16插槽（PCIe Gen 3 x16信号） |
|
|
Mini PCIe | 1 * Mini PCIe 插槽 (包含PCIe x1 Gen 2 + USB 2.0信号, 配备1个Nano SIM卡槽) |
| M.2接口 | 1 * M.2 Key-E (包含PCIe x1+USB 2.0信号, 2230) | |
|

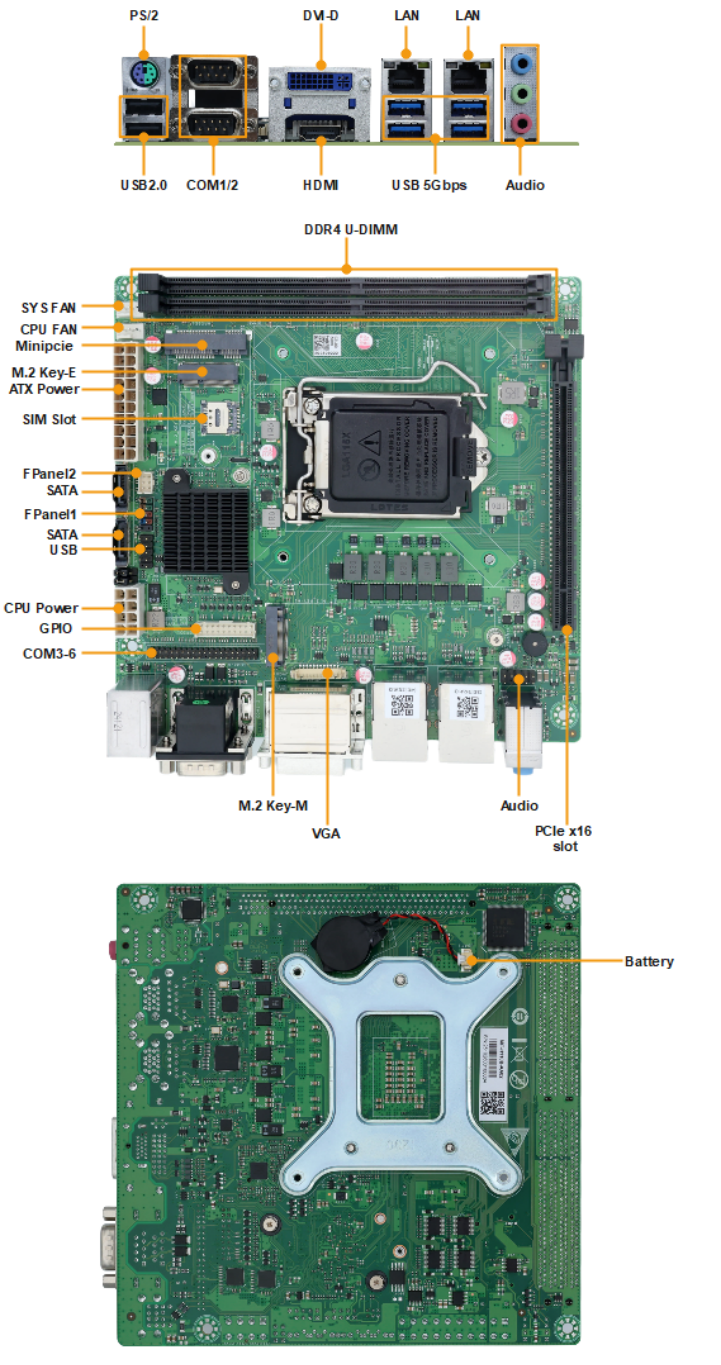

前置接口 |
网络 | 2 * RJ45接口 |
|
|
USB | 4 * USB 5Gbps Type-A接口
2 * USB 2.0 Type-A接口 |
|
|
PS/2 | 1 * PS/2复合接口（支持键盘和鼠标） |
|
|
显示 | 1 * HDMI接口(支持最大分辨率：3840 x 2160@30Hz)
1 * DVI-D接口（最高分辨率支持1920*1200 @ 60Hz） |
|
|
音频 | 3 * 3.5mm 音频接口 (包含Line-out + Line-in + MIC) |
|
|
串口 | 2 * RS232/422/485 DB9/M接口（COM1/2） |
| 按键 | 1 * 电源开关按键 | |
| 灯 | 1 * 电源状态指示灯
1 * 硬盘状态指示灯 |
|
|
内置接口 |
串口 | 4 * RS232插针（COM3/4/5/6） |
|
|
音频 | 1 * 前置音频插针（Line-Out + MIC） |
|
|
通用IO | 1 * 16路数字输入/输出插针（默认8路输入，8路输出，该IO接口仅提供逻辑电平，无任何带载能力） |
| SATA | 2 * SATA接口 | |
| 显示接口 | 1 * VGA插座（最高分辨率支持1920*1200 @ 60Hz） | |
| USB接口 | 2 * USB 2.0 插针 | |
| 风扇接口 | 1 * 系统风扇插针
1 * CPU风扇插针 |
|
|
电源 |
类型 | 1U |
| 输入电压 | 根据所选电源决定电压范围 | |
| RTC电池 | CR2032纽扣电池 | |
|
系统 |
Windows | 6代CPU：Win 7/10/11
8/9代CPU：Win 10/11 |
|
|
Linux | Linux(内核版本需保持4.15.0-29以上) |
|
可信平台 |
TPM | fTPM |
|
看门狗 |
输出信号 | 系统复位 |
| 可编程间隔 | 1 ~ 255秒 | |
|
物理属性 |
机箱材质 | 铝合金 + 镀锌钢板 |
| 机箱尺寸 | 266mm(宽) * 268mm(深) * 127mm(高) | |
| 安装方式 | 壁挂, 桌面 | |
|
环境参数 |
散热方式 | 智能风扇散热 |
| 工作温度 | 0 ~ 50℃ | |
| 存储温度 | -20 ~ 70℃ | |
| 相对湿度 | 10 ~ 90%，无冷凝 | |
-
