阿普奇 E5 | J1900超低功耗 无风扇嵌入式工控机
产品描述

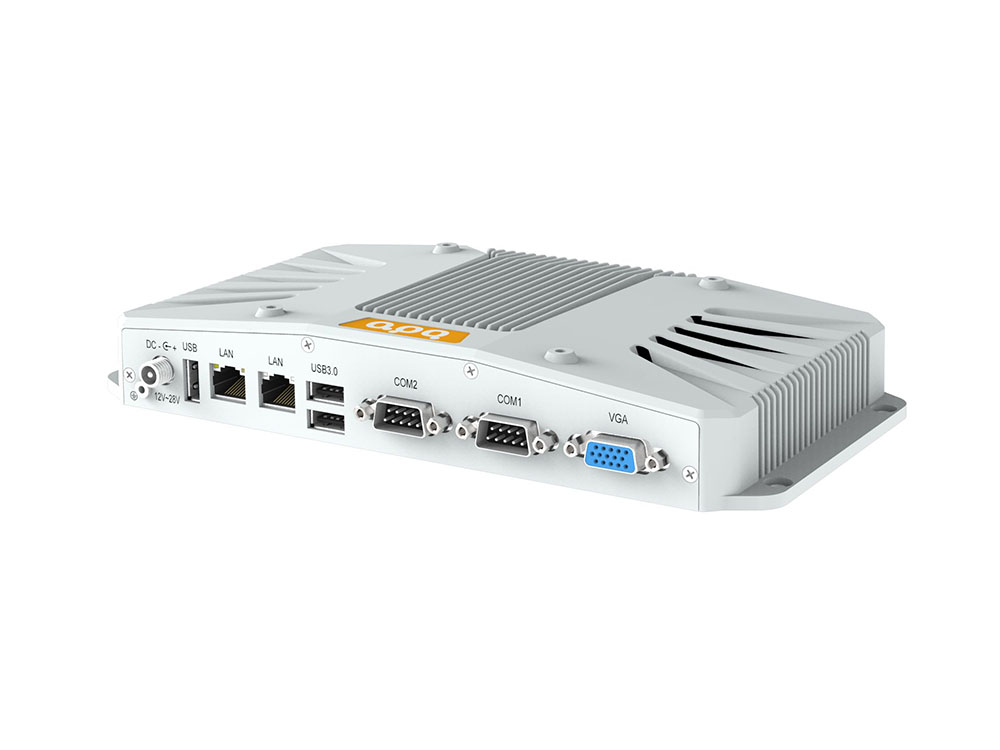

阿普奇 E5 是阿普奇E系列低功耗无风扇嵌入式工控机中的J1900平台型号。E系列定位为传统嵌入式工控机产品线，以无风扇设计和丰富的传统工业接口（I210-AT网口、DB9串口、mSATA存储）为特色，与AK1超小型控制器系列形成不同的应用定位。
核心配置：Intel Celeron J1900四核处理器（10W TDP, FCBGA1170焊接封装）。DDR3L-1333MHz板载内存（焊接式, 不可扩展）——这是与AK1系列SO-DIMM可换内存的关键差异。
网络采用双Intel i210-AT工业级千兆网口——全Intel芯片方案确保7×24工业网络稳定性。
串口是E5的优势所在——4路COM：COM1/2为RS232/485双模（DB9/M公头接口, 工业标准连接器），JCOM3/4为wafer内置插针。DB9接口的RS485比AK1的2.5mm端子更方便现场接线和维护。
USB配置丰富——总计8路USB（前置2×USB3.0+1×USB2.0，后置1×USB3.0+1×USB2.0，内置3×USB2.0 wafer）。前置USB便于日常外设即插即用。
存储采取传统双方案：1×SATA2.0（2.5寸硬盘, 15+7pin）用于大容量机械硬盘或SSD，1×mSATA用于系统盘。SATA硬盘位的存在使E5可安装TB级存储——这是AK1的M.2方案无法实现的扩展能力。
扩展：Mini PCIe（PCIe2.0 x1+USB2.0, Nano SIM）支持4G通信模块。GPIO内置用于工业信号采集。
显示：VGA（1920×1200@60Hz）+ HDMI（1920×1200@60Hz）双路，VGA传统接口兼容老式显示器和产线监视器。
电源：DC 12-28V宽压（DC5525带锁扣接口），防止振动导致的电源脱落。
E5以传统嵌入式IPC形态、2.5寸硬盘位和DB9工业串口，为工业自动化、数据采集和边缘计算提供经过验证的嵌入式平台。
|
Model |
E5 |
|
|
Processor System |
CPU | Intel® Celeron® Processor J1900, FCBGA1170 |
| TDP | 10W | |
| Chipset | SOC | |
| BIOS | AMI UEFI BIOS | |
|
Memory |
Socket | DDR3L-1333 MHz (Onboard) |
| Max Capacity | 4GB | |
|
Graphics |
Controller | Intel® HD Graphics |
|
Ethernet |
Controller | 2 * Intel® i210-AT (10/100/1000 Mbps, RJ45) |
|
Storage |
SATA | 1 * SATA2.0 Connector (2.5-inch hard disk with 15 + 7pin) |
| mSATA | 1 * mSATA Slot | |
|
Expansion Slots |
aDoor | 1 * aDoor Expansion Module |
| Mini PCIe | 1 * Mini PCIe Slot (PCIe2.0 x1 + USB2.0, with 1 * Nano SIM Card) | |
|

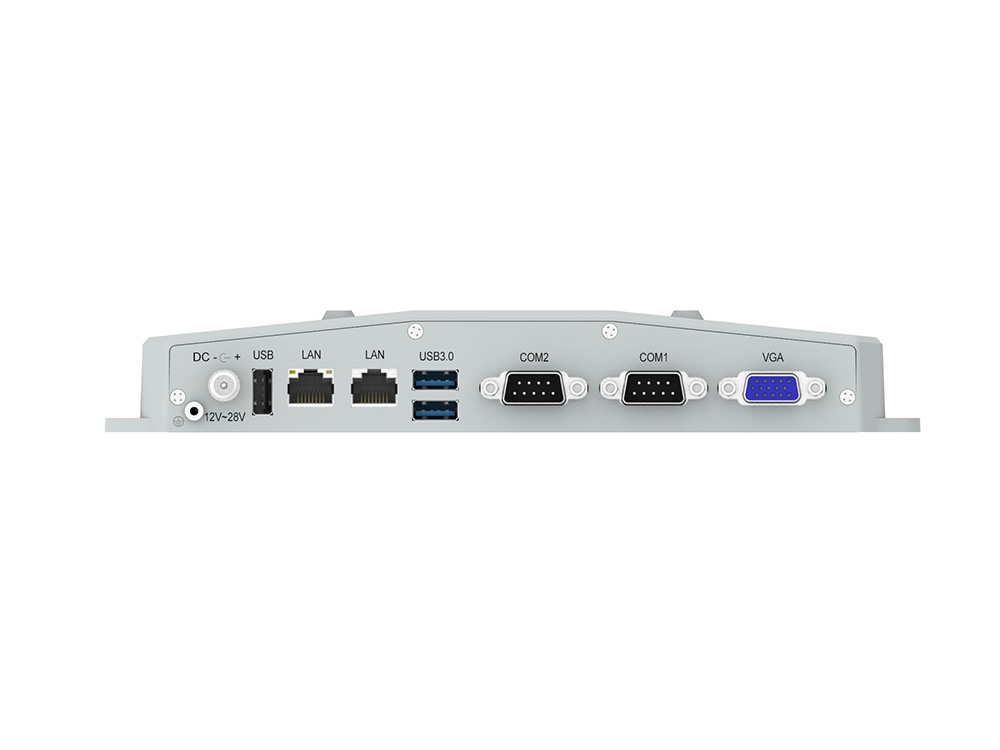

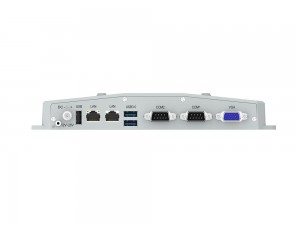

Front I/O |
USB | 2 * USB3.0 (Type-A) 1 * USB2.0 (Type-A) |
| Ethernet | 2 * RJ45 | |
| Display | 1 * VGA: max resolution up to 1920*1200 @ 60Hz | |
| Serial | 2 * RS232/485 (COM1/2, DB9/M) | |
| Power | 1 * Power Input Connector (12~28V) | |
|

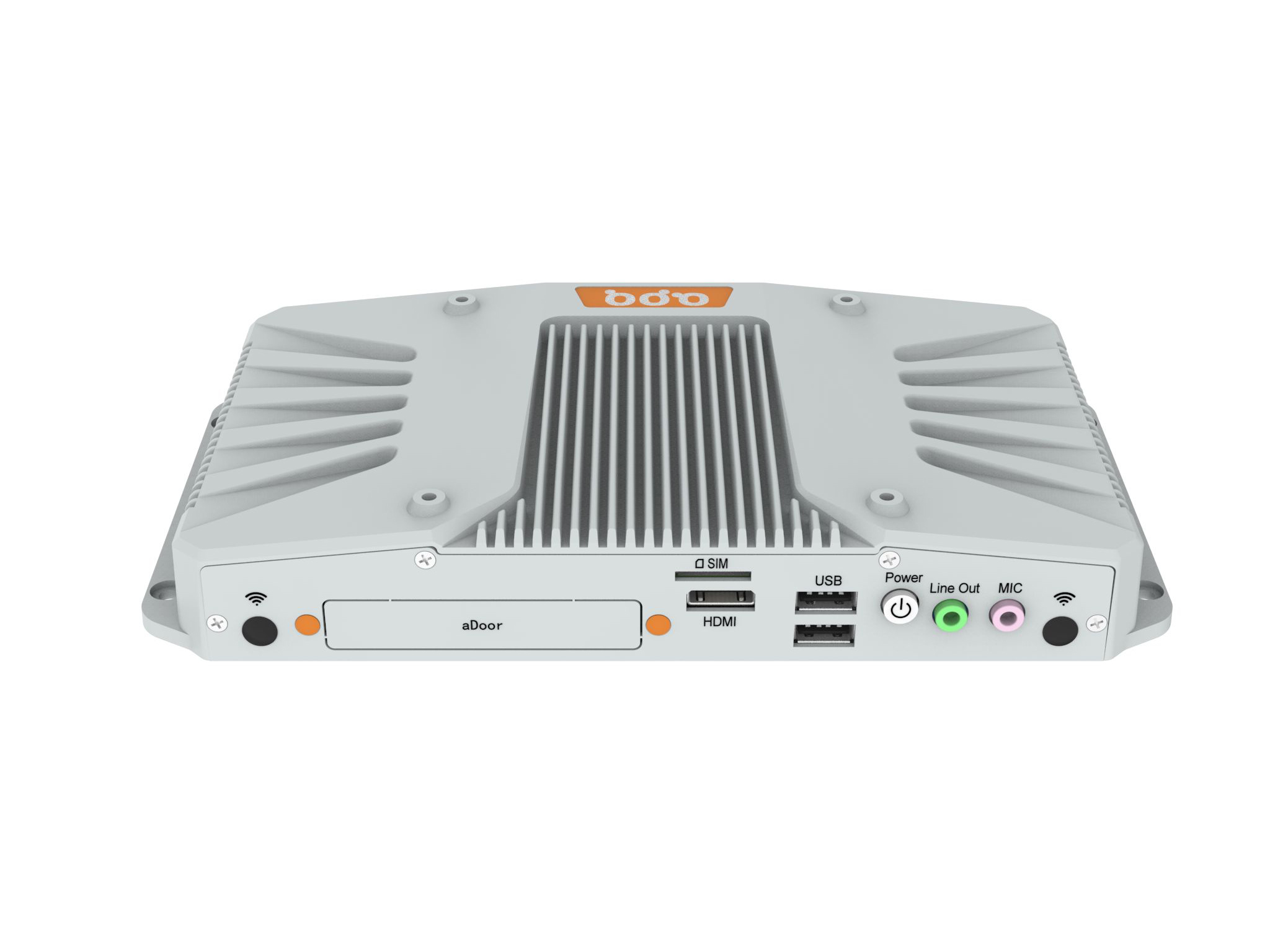

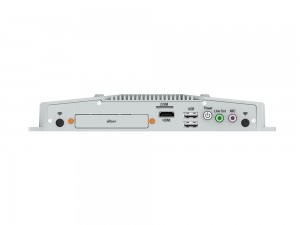

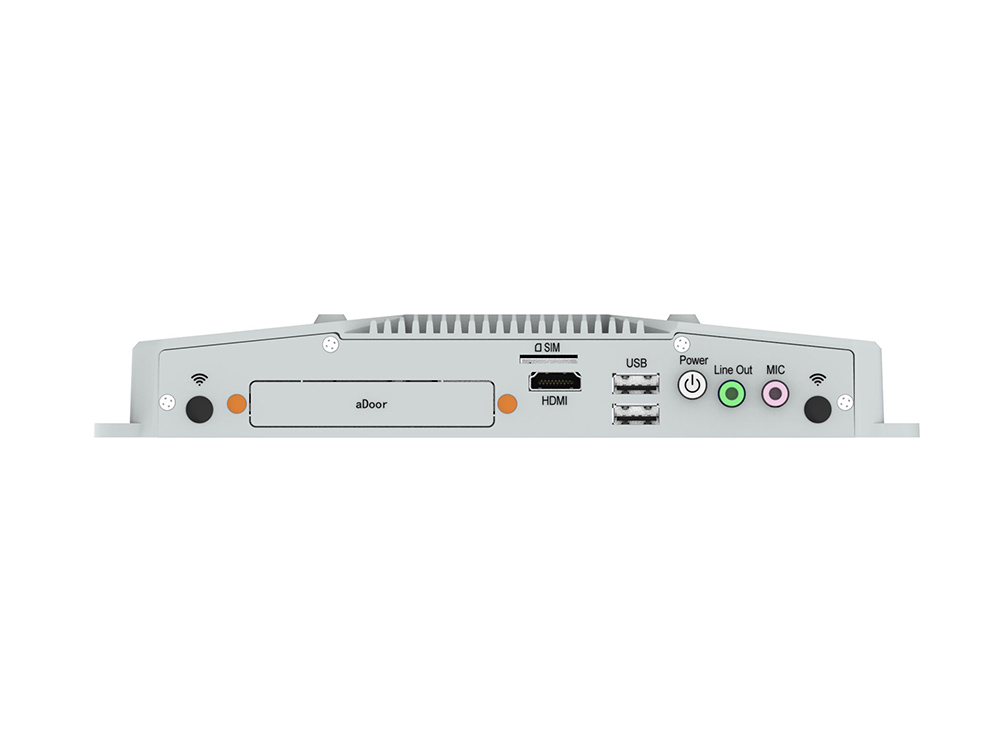

Rear I/O |
USB | 1 * USB3.0 (Type-A) 1 * USB2.0 (Type-A) |
| SIM | 1 * SIM Card slot | |
| Button | 1 * Power Button + Power LED | |
| Audio | 1 * 3.5mm Line-out Jack 1 * 3.5mm MIC Jack |
|
| Display | 1 * HDMI: max resolution up to 1920*1200 @ 60Hz | |
|
Internal I/O |
Front Panel | 1 * TFront Panel (3 * USB2.0 + Front Panel, wafer) 1 * Front Panel (wafer) |
| FAN | 1 * SYS FAN (wafer) | |
| Serial | 2 * COM (JCOM3/4, wafer) | |
| USB | 2 * USB2.0 (wafer) 1 * USB2.0 (wafer) |
|
| Display | 1 * LVDS (wafer) | |
| Audio | 1 * Front Audio (Line-Out + MIC, header) 1 * Speaker (2-W (per channel)/8-Ω Loads, wafer) |
|
| GPIO | 1 * 8bits DIO (4xDI and 4xDO, header) | |
|
Power Supply |
Type | DC |
| Power Input Voltage | 12~28VDC | |
| Connector | 1 * DC5525 with lock | |
| RTC Battery | CR2032 Coin Cell | |
|
OS Support |
Windows | Windows 7/8.1/10 |
| Linux | Linux | |
|
Watchdog |
Output | System Reset |
| Interval | Programmable 1 ~ 255 sec | |
|
Mechanical |
Enclosure Material | Radiator: Aluminum alloy, Box: Aluminum alloy |
| Dimensions | 235mm(L) * 124.5mm(W) * 35mm(H) | |
| Weight | Net: 0.9Kg
Total: 1.9Kg (Include packaging) |
|
| Mounting | VESA, Wall mounted, Desk mounting | |
|
Environment |
Heat Dissipation System | Passive heat dissipation |
| Operating Temperature | -20~60℃ | |
| Storage Temperature | -40~80℃ | |
| Relative Humidity | 5 to 95% RH (non-condensing) | |
| Vibration During Operation | With SSD: IEC 60068-2-64 (3Grms@5~500Hz, random, 1hr/axis) | |
| Shock During Operation | With SSD: IEC 60068-2-27 (30G, half sine, 11ms) | |
| Certification | CCC, CE/FCC, RoHS | |
-
