阿普奇 IPC330Q-Z390SA5 | 6/8/9th 多PoE多USB 3.0 增强版壁挂式工控机
产品描述
阿普奇 IPC330Q-Z390SA5 是IPC330Q增强版系列壁挂式工控机中的Z390平台综合型PoE型号。是D标准版Z390SA5的Q增强版升级，在散热、机箱坚固度和整体制造品质上全面提升。
核心配置：Intel 6/8/9代酷睿桌面处理器，Z390芯片组，2×SO-DIMM DDR4。5路Intel千兆网口（4路PoE供电），2路Intel USB 3.0独立芯片控制为主，多路USB 5Gbps，VGA+DVI-D+HDMI三路独立显示。存储M.2 NVMe + SATA3.0双方案，扩展PCIe x16 Gen3 + Mini PCIe（4G/5G），6路COM。
Z390多I/O平台 + 5网4PoE + 双Intel USB 3.0 + 三显 + Q增强版品质的组合，使其成为IPC330壁挂系列中兼顾综合I/O能力和恶劣环境适应力的顶级方案。
|
型号 |
IPC330Q-Z390SA5 |
|
|
处理系统 |
CPU | 支持Intel® 12~14代酷睿/奔腾/赛扬桌面级中央处理器 |
| 典型功耗 | 65W | |
| 插座 | LGA1151 | |
| 芯片组 | Z390 | |
| BIOS | AMI UEFI BIOS | |
|
内存 |
插槽 | 2 * U-DIMM插槽，支持双通道DDR4-3200 MHz |
| 容量 | 32GB, 单条最大16GB | |
|
网络 |
芯片 | 1 * Intel i219-V/LM千兆网络芯片
4 * Intel i210-AT千兆网络芯片 |
|
存储 |
SATA | 2 * SATA 3.0接口 |
| mSATA | 1 * mSATA插槽 (SATA 3.0信号，SATA硬盘，与Mini PCIe共享插槽) | |
|
扩展插槽 |
PCIe | 1 * PCIe x16插槽（PCIe Gen 3 x16信号，选配）
1 * PCIe x4插槽（PCIe Gen 2 x1信号，选配） |
|
|
PCI | 1 * PCI插槽（选配） |
| Mini PCIe | 1 * Mini PCIe插槽（USB 2.0信号，附带一个SIM卡槽，与mSATA共享插槽） | |
|

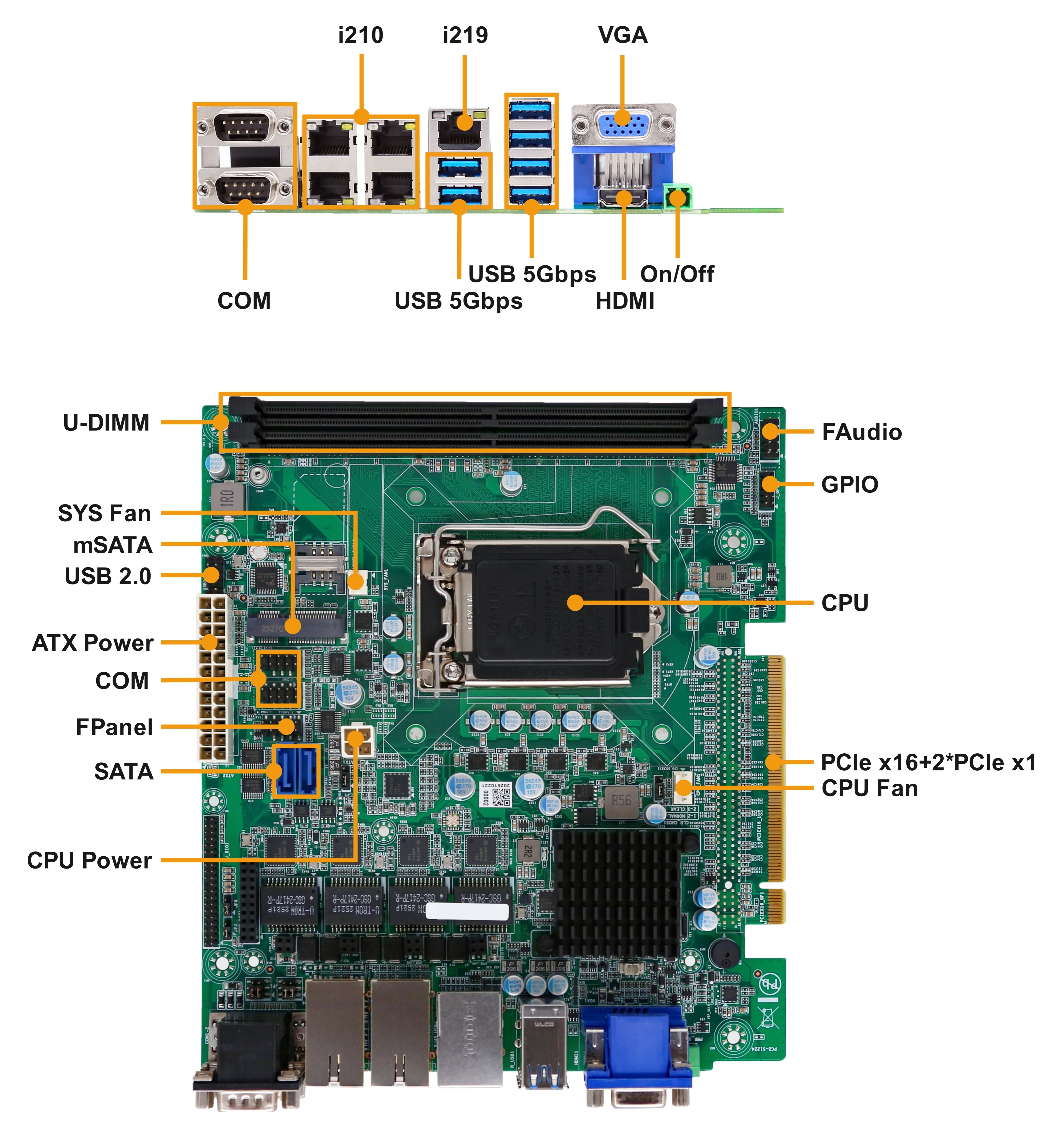

前置接口 |
网络 | 5 * RJ45接口（可选配支持4 * POE，IEEE 802.3af） |
|
|
USB | 6 * USB 5Gbps Type-A接口 |
|
|
COM接口 | 2 * RS232/RS485 DB9串口（COM1/2，可通过跳帽切换模式） |
|
|
显示 | 1 * HDMI接口: 最高支持4096*2304 @ 24Hz
1 * VGA接口：最高支持1920*1200 @ 60Hz |
|
|
开关 | 1 * 开关机插针 |
|
内置接口 |
串口 | 2 * RS232插针（COM3/4） |
|
|
USB | 2 * USB 2.0插针 |
|
|
音频 | 1 * 前置音频插针（Line-Out + MIC） |
|
|
通用IO | 1 * 8路数字输入/输出插针（默认4路输入，4路输出，该IO接口仅提供逻辑电平，无任何带载能力） |
| SATA | 2 * SATA接口 | |
| 风扇 | 1 * 系统风扇插针
1 * CPU风扇插针 |
|
|
电源 |
类型 | 1U |
| 输入电压 | 根据所选电源决定电压范围 | |
| RTC电池 | CR2032纽扣电池 | |
|
系统 |
Windows | 6代CPU：Win 7/10/11
8/9代CPU：Win 10/11 |
|
|
Linux | Linux |
|
可信平台 |
TPM | fTPM |
|
看门狗 |
输出信号 | 系统复位 |
| 可编程间隔 | 1 ~ 255秒 | |
|
物理属性 |
机箱材质 | 铝合金 + 镀锌钢板 |
| 机箱尺寸 | 266mm(宽) * 268mm(深) * 127mm(高) | |
| 安装方式 | 壁挂, 桌面 | |
|
环境参数 |
散热方式 | 智能风扇散热 |
| 工作温度 | 0 ~ 50℃ | |
| 存储温度 | -20 ~ 70℃ | |
| 相对湿度 | 10 ~ 90%，无冷凝 | |
-
