CMT-TGLU 工业主板 核心模块

CMT-TGLU 工业主板 核心模块

特点:

  • Intel® 11th CoreTM i3/i5/i7-U移动处理器,TDP=28W
  • 1个DDR4-3200MHz SO-DIMM内存插槽,最高支持32GB
  • 板载2个Intel千兆网卡
  • PCIe /DDI/SATA/TTL/LPC等丰富的I/O信号
  • 采用高可靠COM-Express连接器,满足高速信号传输需求
  • 默认浮地设计

  • 远程管理

    远程管理

  • 状态监控

    状态监控

  • 远程运维

    远程运维

  • 安全控制

    安全控制

扫码即可添加微信,售前客服为您提供咨询服务

产品描述

阿普奇核心模块CMT-TGLU是一款专为移动和空间受限应用而设计的高性能主板模块。它支持Intel® 11th CoreTM i3/i5/i7-U移动处理器,能够提供出色的处理能力,满足各种高性能计算需求。CMT-TGLU核心模块配备一个DDR4-3200MHz SO-DIMM内存插槽,最高支持32GB内存,为大数据处理和多任务操作提供了充足的内存资源。此外,它还提供PCIe、DDI、SATA、TTL和LPC等丰富的I/O接口,满足各种专业扩展需求。该核心模块采用高可靠性的COM-Express连接器,满足高速信号传输需求。默认采用浮地设计,提高了信号的抗干扰能力,确保数据传输的稳定性和准确性。

综上所述,阿普奇核心模块CMT-TGLU凭借其强大的处理器支持、高速内存和I/O接口、丰富的扩展功能和卓越的可靠性,成为移动和空间受限的高性能应用的理想选择。无论是在便携式计算机、平板电脑、嵌入式系统还是其他专业领域,它都能提供稳定、高效的支持。

产品介绍

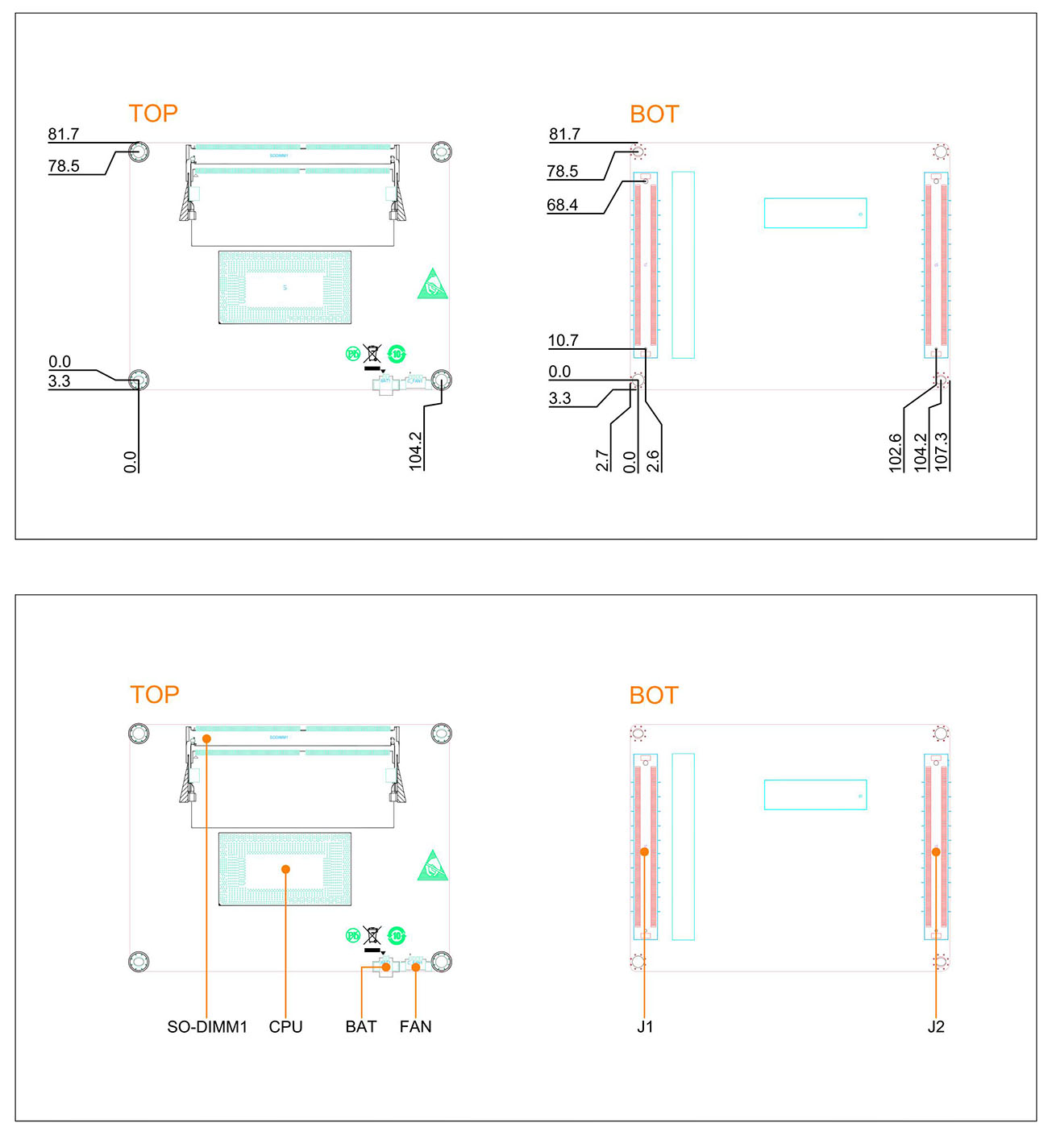

工程图纸

下载产品资料

扫码添加微信,获取最新产品资料文件

Model CMT-TGLU
Processor System CPU Intel® 11th Generation CoreTM i3/i5/i7 Mobile CPU
TDP 28W
Chipset SOC
BIOS AMI 256 Mbit SPI
Memory Socket 1 * DDR4 SO-DIMM Slot, up to 3200MHz
Capacity Max. 32GB
Graphics Controller Intel® UHD Graphics/Intel® Iris® Xe Graphics (dependent on CPU)
Ethernet Controller 1 * Intel® i210-AT GbE LAN Chip (10/100/1000 Mbps)
1 * Intel® i219-LM/V GbE LAN Chip (10/100/1000 Mbps)
Expansion I/O PCIe 1 * PCIe x4 Gen3, Bifurcatable to 1 x4/2 x2/4 x1
1 * PCIe x4(From CPU,only support SSD)
2 * PCIe x1 Gen3
1 * PCIe x1(Optional 1 * SATA)
NVMe 1 Port (From CPU,only support SSD)
SATA 1 Port support SATA Ill 6.0Gb/s (Optional 1 * PCIe x1 Gen3)
USB3.0 4 Ports
USB2.0 10 Ports
Audio 1 * HDA
Display 2 * DDI
1 * eDP
Serial 6 * UART (COM1/2 9-Wire)
GPIO 16 * bits DIO
Other 1 * SPI
1 * LPC
1 * SMBUS
1 * I2C
1 * SYS FAN
8 * USB GPIO Power On/Off
Internal I/O Memory 1 * DDR4 SO-DIMM Slot
B2B Connector 2 * 220Pin COM-Express connector
FAN 1 * CPU FAN (4x1Pin, MX1.25)
Power Supply Type ATX: Vin, VSB; AT: Vin
Supply Voltage Vin:12V
VSB:5V
OS Support Windows Windows 10
Linux Linux
Watchdog Output System Reset
Interval Programmable 1 ~ 255 sec
Mechanical Dimensions 110mm * 85mm
Environment Operating Temperature -20 ~ 60℃
Storage Temperature -40 ~ 80℃
Relative Humidity 10 to 95% RH (non-condensing)

CMT-TGLU-20231225_00
