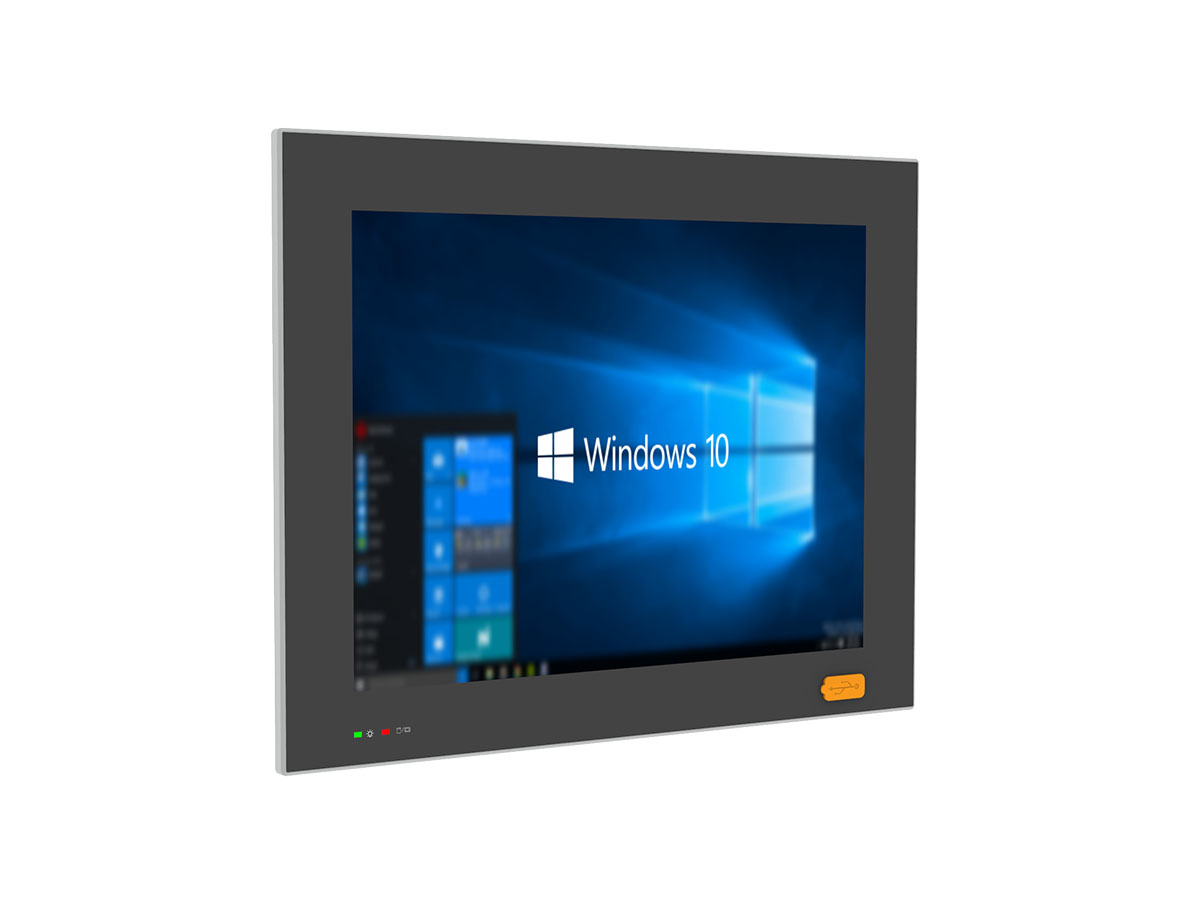

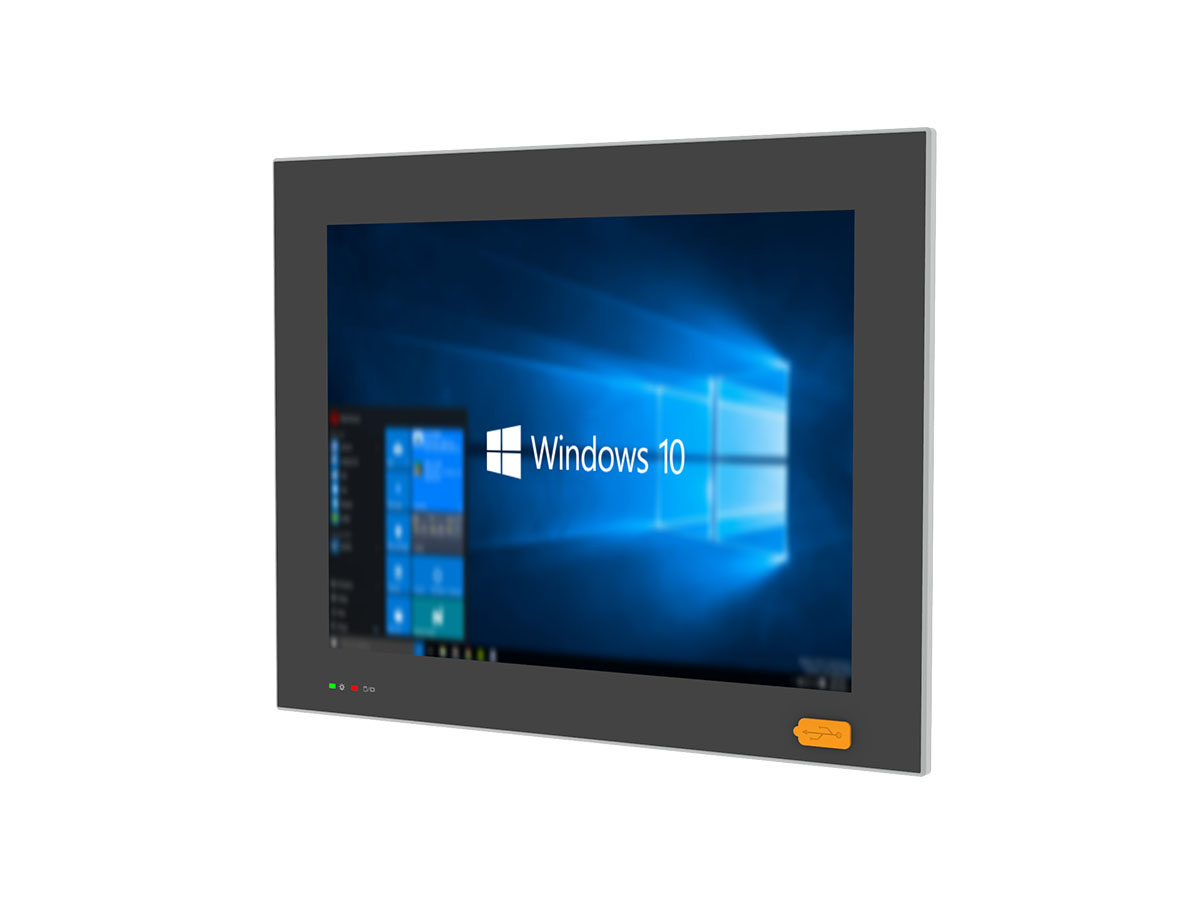

阿普奇全屏电阻触摸屏工业一体机PLxxxRQ-E5S系列,专为工业应用打造,具备卓越的性能和多样化的功能。采用全屏电阻触摸屏技术,提供稳定、精准的触控体验,满足工业环境下的操作需求。模块化设计,支持10.1~21.5″的屏幕尺寸,适应多样需求,支持方屏/宽屏显示。前面板满足IP65要求,防尘防水,应对恶劣环境。采用Intel J6412/N97/N305低功耗CPU,高效且节能,集成双Intel®千兆网卡,保障高速稳定的网络连接。支持双硬盘存储,满足大量数据存储需求。APQ aDoor模块扩展,根据应用需求定制配置。WiFi/4G无线扩展,实现远程管理及数据传输。无风扇设计,提升系统稳定性。嵌入式/VESA安装方式,方便集成。12~28V直流供电,适应各种电源环境。
总之,阿普奇全屏电阻触摸屏工业一体机PLxxxRQ-E5S系列具备出色的性能和多样化的功能,是工业自动化领域的理想选择。
Model |
PL101RQ-E5S | PL104RQ-E5S | PL121RQ-E5S | PL150RQ-E5S | PL156RQ-E5S | PL170RQ-E5S | PL185RQ-E5S | PL191RQ-E5S | PL215RQ-E5S | |
LCD |
Display Size | 10.1" | 10.4" | 12.1" | 15.0" | 15.6" | 17.0" | 18.5" | 19.0" | 21.5" |
Max.Resolution | 1280 x 800 | 1024 x 768 | 1024 x 768 | 1024 x 768 | 1920 x 1080 | 1280 x 1024 | 1366 x 768 | 1440 x 900 | 1920 x 1080 | |
Luminance | 400 cd/m2 | 350 cd/m2 | 350 cd/m2 | 300 cd/m2 | 350 cd/m2 | 250 cd/m2 | 250 cd/m2 | 250 cd/m2 | 250 cd/m2 | |
Aspect Ratio | 16:10 | 4:3 | 4:3 | 4:3 | 16:9 | 5:4 | 16:9 | 16:10 | 16:9 | |
Viewing Angle | 89/89/89/89° | 88/88/88/88° | 80/80/80/80° | 88/88/88/88° | 89/89/89/89° | 85/85/80/80° | 89/89/89/89° | 85/85/80/80° | 89/89/89/89° | |
Max. Color | 16.7M | 16.2M | 16.7M | 16.7M | 16.7M | 16.7M | 16.7M | 16.7M | 16.7M | |
Backlight Lifetime | 20,000 hr | 50,000 hr | 30,000 hr | 70,000 hr | 50,000 hr | 30,000 hr | 30,000 hr | 30,000 hr | 50,000 hr | |
Contrast Ratio | 800:1 | 1000:1 | 800:1 | 2000:1 | 800:1 | 1000:1 | 1000:1 | 1000:1 | 1000:1 | |
Touchscreen |
Touch Type | 5-Wire Resistive Touch | ||||||||
Controller | USB signal | |||||||||
Input | Finger/Touch pen | |||||||||
Light Transmission | ≥78% | |||||||||
Hardness | ≥3H | |||||||||
Click lifetime | 100gf, 10 million times | |||||||||
Stroke lifetime | 100gf, 1 million times | |||||||||
Response time | ≤15ms | |||||||||
Processor System |
CPU | Intel® Elkhart Lake J6412 | Intel® Alder Lake N97 | Intel® Alder Lake N305 | ||||||
Base Frequency | 2.00 GHz | 2.0 GHz | 1 GHz | |||||||
Max Turbo Frequency | 2.60 GHz | 3.60 GHz | 3.8GHz | |||||||
Cache | 1.5MB | 6MB | 6MB | |||||||
Total Cores/Threads | 4/4 | 4/4 | 8/8 | |||||||
TDP | 10W | |||||||||
Chipset | SOC | |||||||||
BIOS | AMI UEFI BIOS | |||||||||
Memory |
Socket | LPDDR4 3200 MHz (Onboard) | ||||||||
Capacity | 8GB | |||||||||
Graphics |
Controller | Intel® UHD Graphics | ||||||||
Ethernet |
Controller | 2 * Intel® i210-AT (10/100/1000 Mbps, RJ45) | ||||||||
Storage |
SATA | 1 * SATA3.0 Connector (2.5-inch hard disk with 15+7Pin) | ||||||||
M.2 | 1 * M.2 Key-M Slot (SATA SSD, 2280) | |||||||||
Expansion Slots |
aDoor | 1 * aDoor | ||||||||
Mini PCIe | 1 * Mini PCIe Slot (PCIe2.0x1+USB2.0) | |||||||||

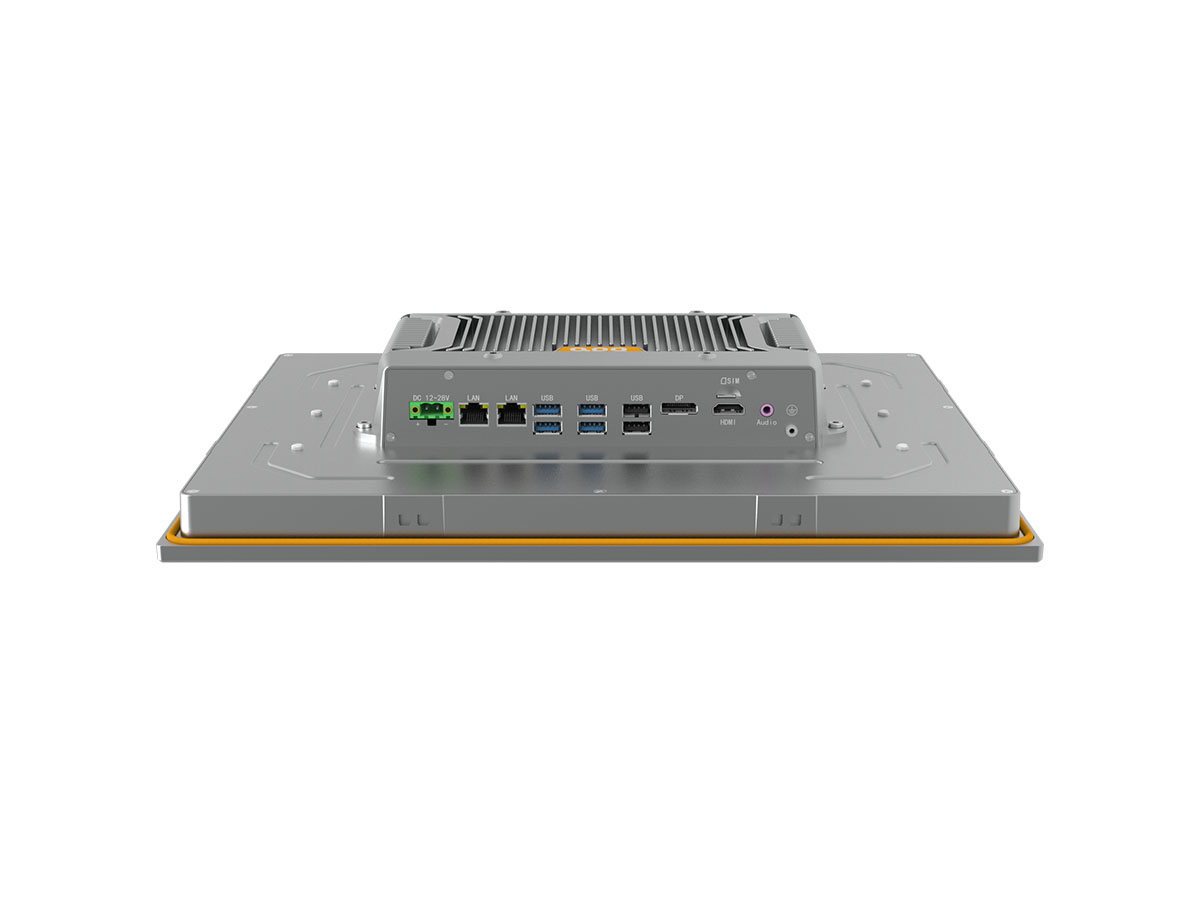

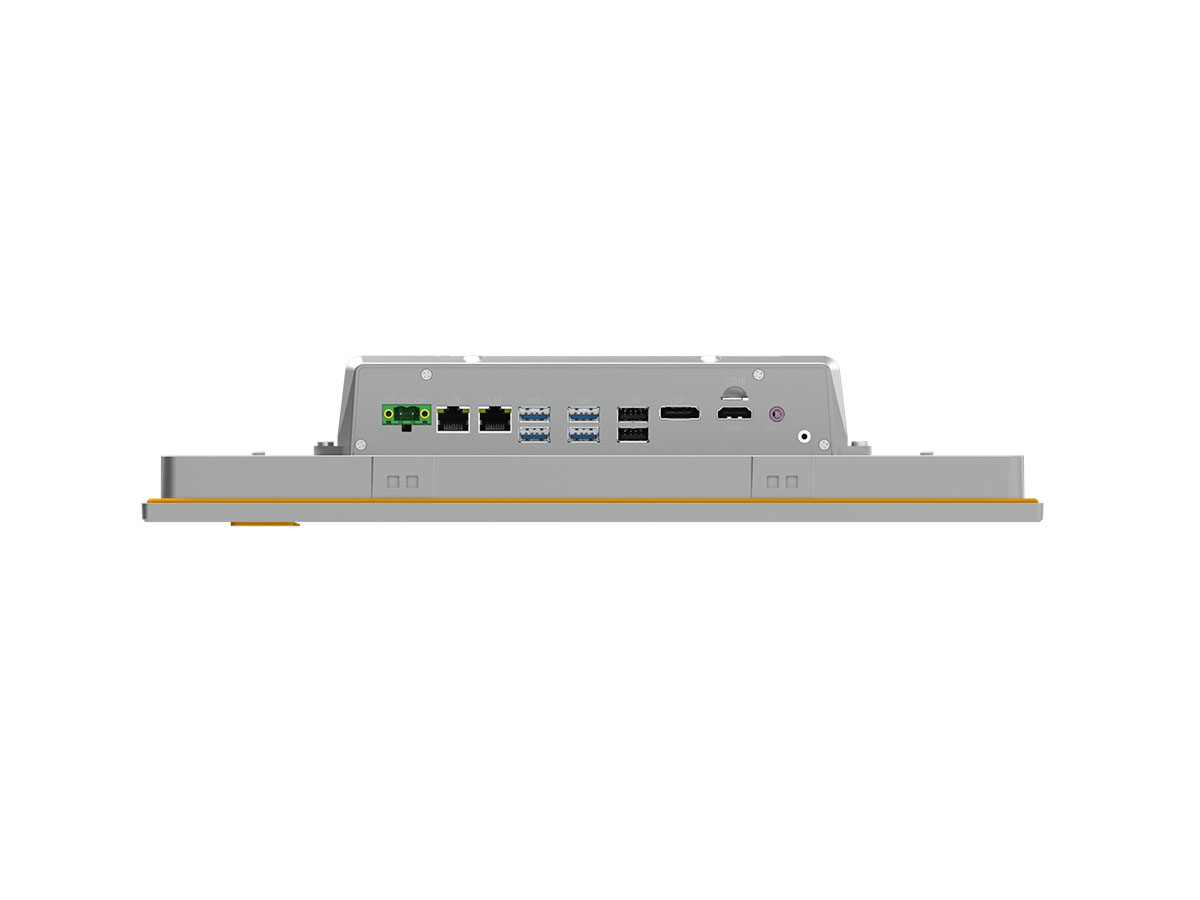

Front I/O |
USB | 4 * USB3.0 (Type-A) 2 * USB2.0 (Type-A) |
||||||||
Ethernet | 2 * RJ45 | |||||||||
Display | 1 * DP++: max resolution up to 4096x2160@60Hz 1 * HDMI (Type-A): max resolution up to 2048x1080@60Hz |
|||||||||
Audio | 1 * 3.5mm Jack (Line-Out + MIC, CTIA) | |||||||||
SIM | 1 * Nano-SIM Card slot (Mini PCIe module provides functional support) | |||||||||
Power | 1 * Power Input Connector (12~28V) | |||||||||

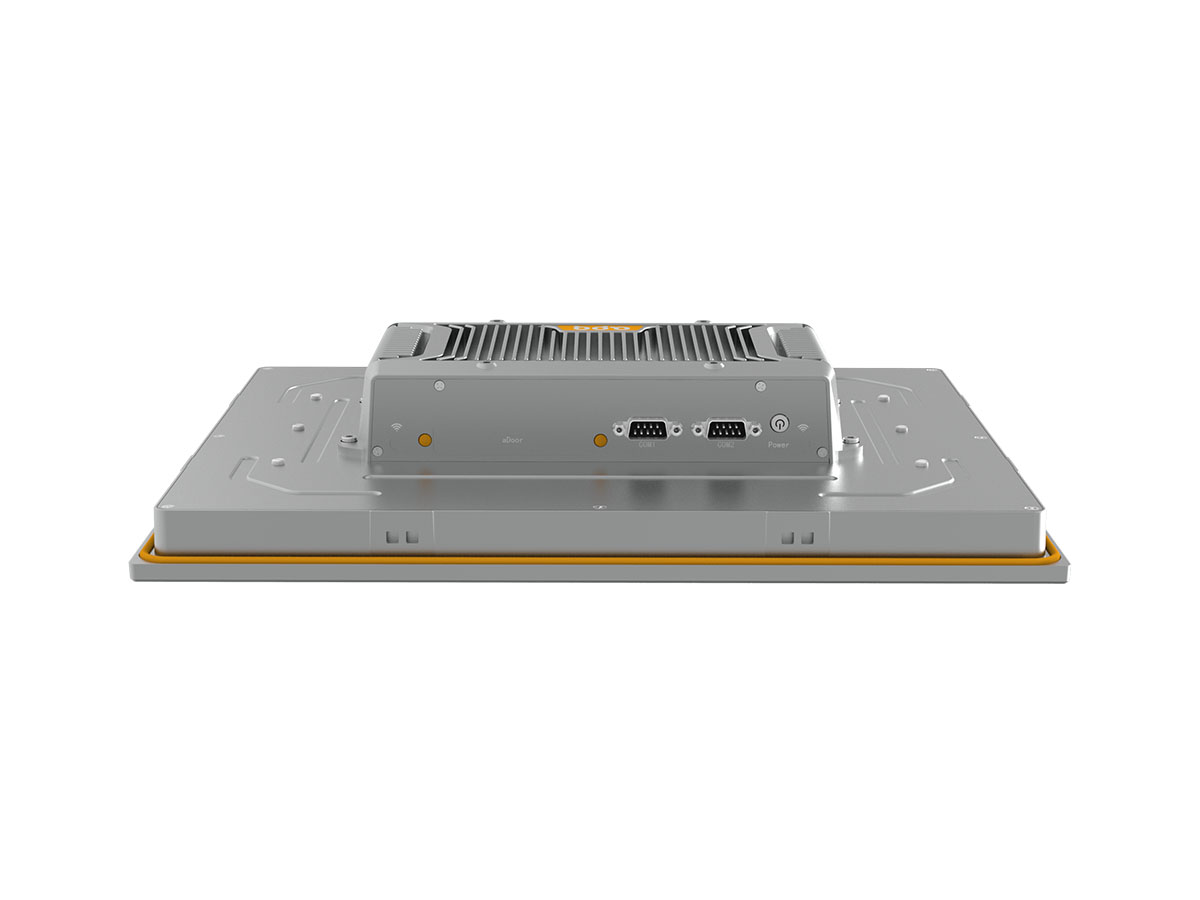

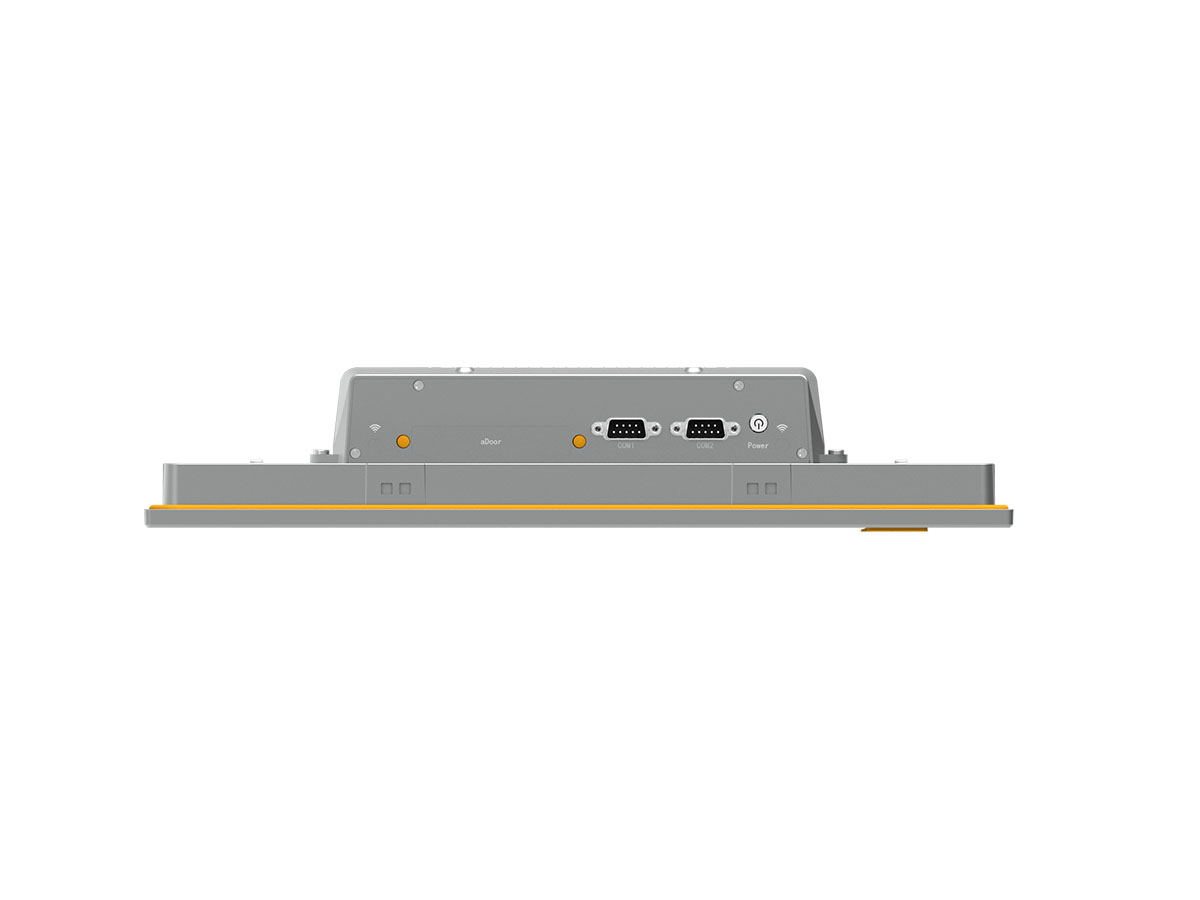

Rear I/O |
Button | 1 * Power Button with Power LED | ||||||||
Serial | 2 * RS232/485 (COM1/2, DB9/M, BIOS control) | |||||||||
Internal I/O |
Front Panel | 1 * Front Panel (3x2Pin, PHD2.0) | ||||||||
FAN | 1 * SYS FAN (4x1Pin, MX1.25) | |||||||||
Serial | 2 * COM (JCOM3/4, 5x2Pin, PHD2.0) 2 * COM (JCOM5/6, 5x2Pin, PHD2.0) |
|||||||||
USB | 2 * USB2.0 (F_USB2_1, 5x2Pin, PHD2.0) 2 * USB2.0 (F_USB2_2, 5x2Pin, PHD2.0) |
|||||||||
Display | 1 * LVDS/eDP (default LVDS, wafer, 25x2Pin 1.00mm) | |||||||||
Audio | 1 * Speaker (2-W (per channel)/8-Ω Loads, 4x1Pin, PH2.0) | |||||||||
GPIO | 1 * 16bits DIO (8xDI and 8xDO, 10x2Pin, PHD2.0) | |||||||||
LPC | 1 * LPC (8x2Pin, PHD2.0) | |||||||||
Power Supply |
Type | DC | ||||||||
Power Input Voltage | 12~28VDC | |||||||||
Connector | 1 * 2Pin Power Input Connector (12~28V, P= 5.08mm) | |||||||||
RTC Battery | CR2032 Coin Cell | |||||||||
OS Support |
Windows | Windows 10 | ||||||||
Linux | Linux | |||||||||
Watchdog |
Output | System Reset | ||||||||
Interval | Programmable 1 ~ 255 sec | |||||||||
Mechanical |
Enclosure Material | Radiator/Panel: Aluminum, Box/Cover: SGCC | ||||||||
Mounting | VESA, embedded | |||||||||

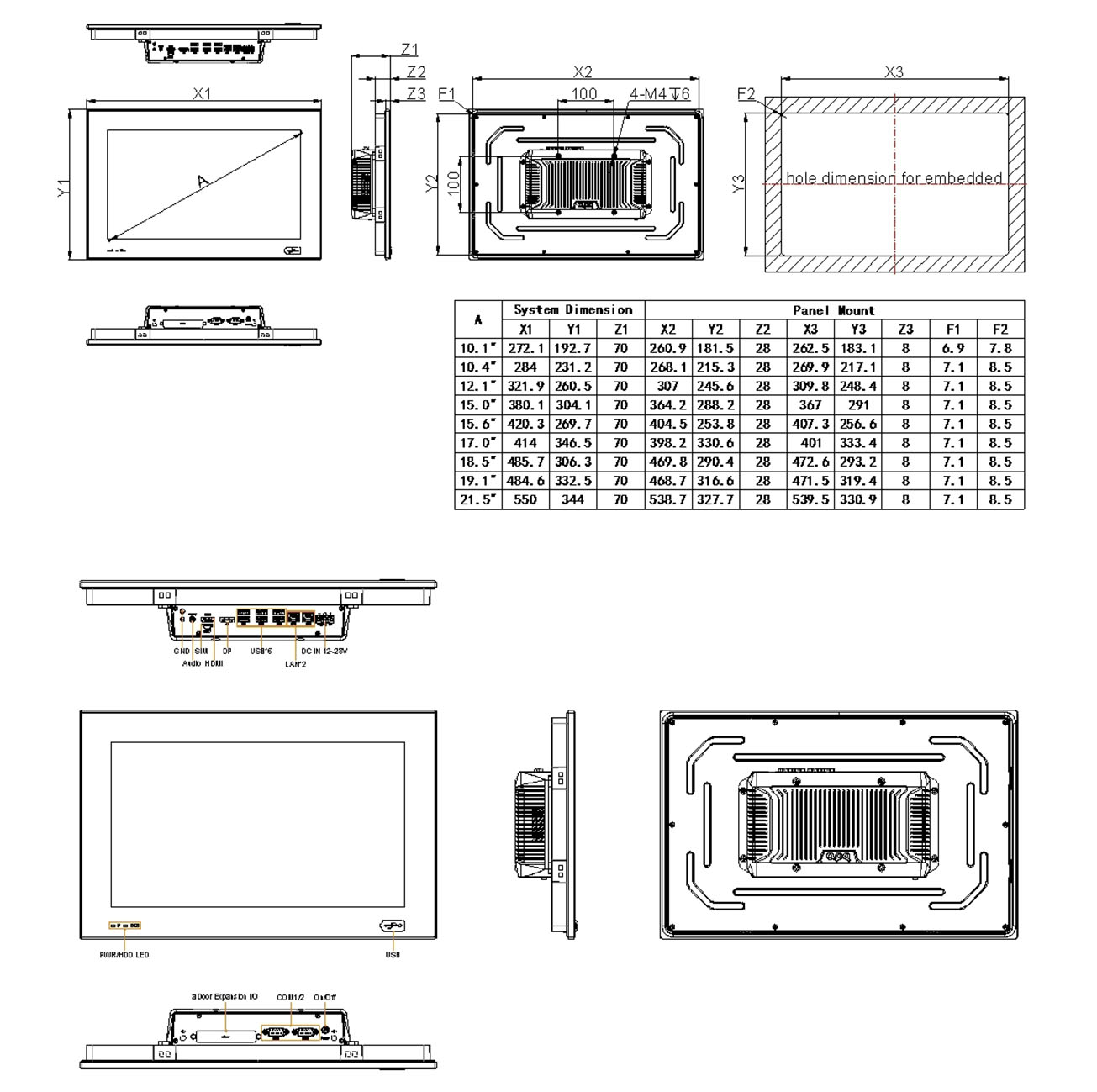

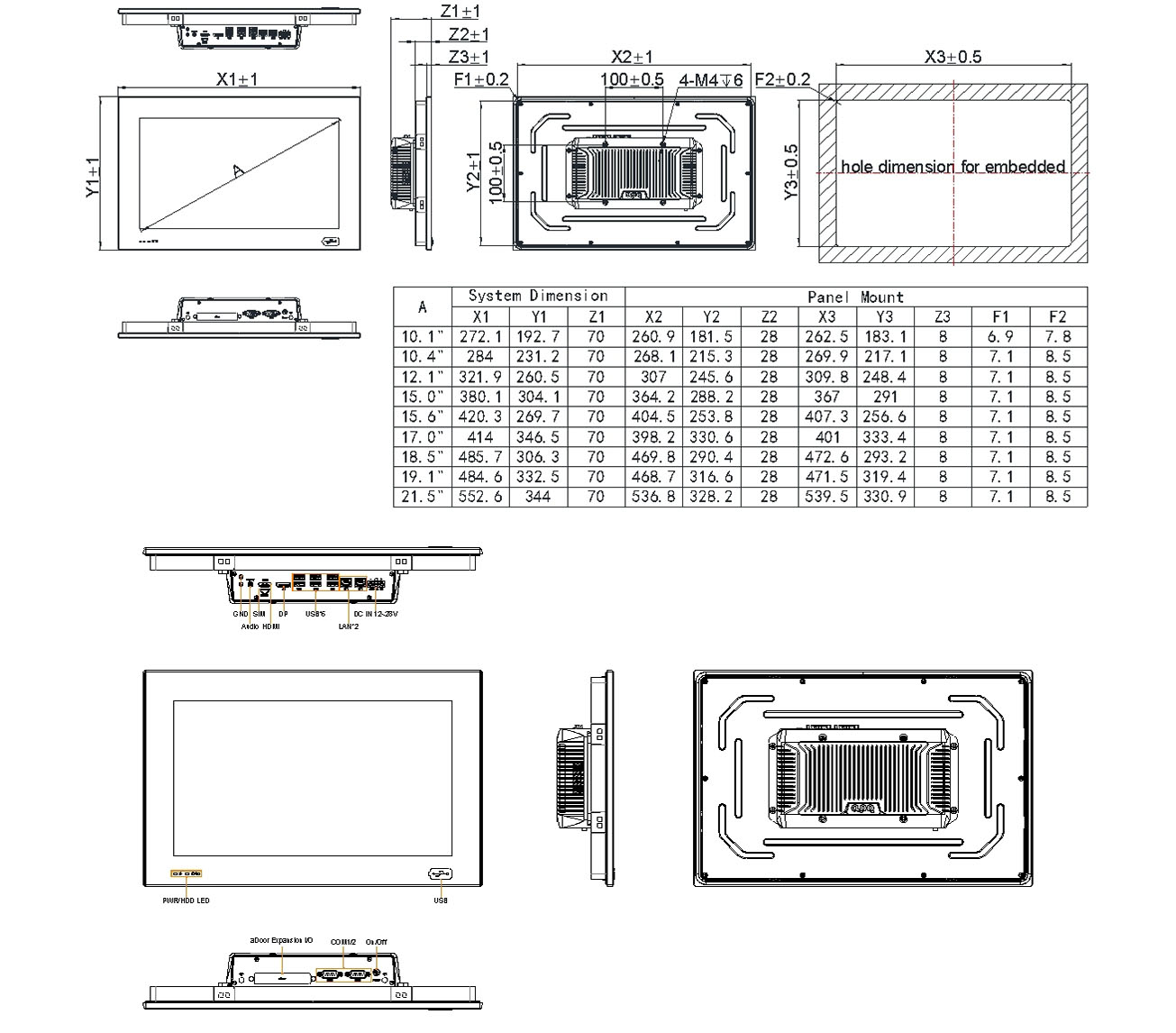

Dimensions (L*W*H, Unit: mm) |
272.1*192.7 *70 | 284* 231.2 *70 | 321.9* 260.5*70 | 380.1* 304.1*70 | 420.3* 269.7*70 | 414* 346.5*70 | 485.7* 306.3*70 | 484.6* 332.5*70 | 550* 344*70 | |
Weight | Net: 2.9kg, Total: 5.1kg |
Net: 3.0kg, Total: 5.2kg |
Net: 3.2kg, Total: 5.5kg |
Net: 4.6kg, Total: 7kg |
Net: 4.5kg, Total: 6.9kg |
Net: 5.2kg, Total: 7.7kg |
Net: 5.2kg, Total: 7.8kg |
Net: 5.9kg, Total: 8.5kg |
Net: 6.2kg, Total: 8.9kg |
|
Environment |
Heat Dissipation System | Passive heat dissipation | ||||||||
Operating Temperature | -20~60℃ | -20~60℃ | -20~60℃ | -20~60℃ | -20~60℃ | 0~50℃ | 0~50℃ | 0~50℃ | 0~60℃ | |
Storage Temperature | -20~60℃ | -20~70℃ | -30~80℃ | -30~70℃ | -30~70℃ | -20~60℃ | -20~60℃ | -20~60℃ | -20~60℃ | |
Relative Humidity | 10 to 95% RH (non-condensing) | |||||||||
Vibration During Operation | With SSD: IEC 60068-2-64 (1Grms@5~500Hz, random, 1hr/axis) | |||||||||
Shock During Operation | With SSD: IEC 60068-2-27 (15G, half sine, 11ms) |
