MIT-H31C 工业主板 mini-ITX主板

MIT-H31C 工业主板 mini-ITX主板

特点:

  • 支持Intel® 6~9th Gen Core/ Pentium/ Celeron处理器,TDP=65W
  • 搭配Intel® H310C芯片组
  • 2个(Non-ECC) DDR4-2666MHz内存插槽,最高支持64G
  • 板载5个Intel千兆网卡, 可选配支持4个PoE (IEEE 802.3AT)
  • 默认2个RS232/422/485和4个RS232串口
  • 板载4个USB3.2和4个USB2.0
  • HDMI、DP和eDP显示接口,最高支持4K@60Hz分辨率
  • 1个PCIe x16插槽

  • 远程管理

    远程管理

  • 状态监控

    状态监控

  • 远程运维

    远程运维

  • 安全控制

    安全控制

产品描述

阿普奇Mini-ITX主板MIT-H31C是一款专为紧凑型设计和高性能而打造的主板。它支持Intel® 6~9th Gen Core/Pentium/Celeron处理器,能够提供稳定而高效的性能,满足各种计算需求。采用Intel® H310C芯片组,与最新的处理器技术完美结合,确保了卓越的稳定性和兼容性。主板配备两个DDR4-2666MHz内存插槽,最高支持64GB内存,为多任务操作提供了充足的内存资源。板载5个Intel千兆网卡,确保了高速、稳定的网络传输。此外,它还支持4个PoE(Power over Ethernet)接口,通过以太网为设备供电,使得远程部署和管理变得更加方便。在扩展性方面,MIT-H31C提供了2个USB3.2和4个USB2.0接口,满足各种USB设备连接需求。此外,它还配备了HDMI、DP和eDP显示接口,支持多种显示器连接,最高支持4K@60Hz分辨率,为用户带来清晰、流畅的视觉体验。

总之,阿普奇Mini-ITX主板MIT-H31C凭借其强大的处理器支持、高速内存和网络连接、丰富的扩展插槽和卓越的扩展性能,成为紧凑型高性能应用的理想选择。

产品介绍

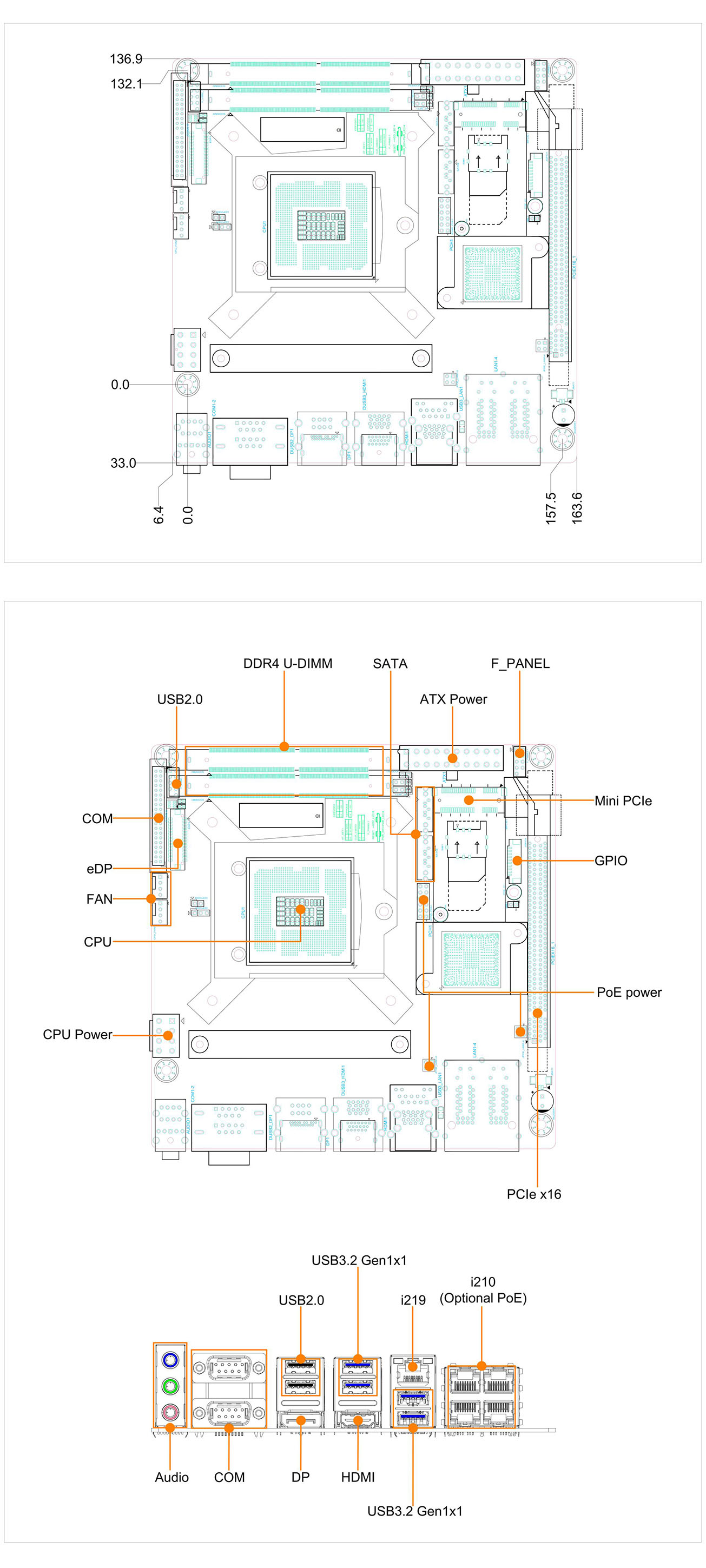

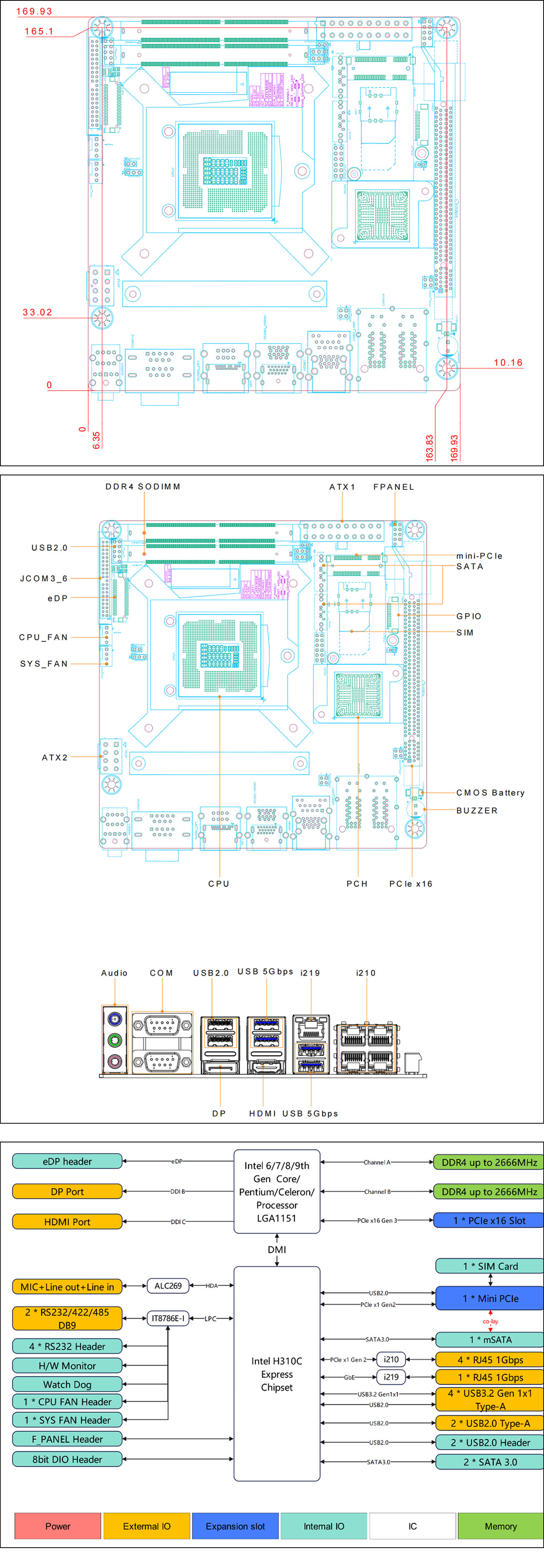

工程图纸

下载文件

Model MIT-H31C
ProcessorSystem CPU Support Intel® 6/7/8/9th Generation Core / Pentium/ Celeron Desktop CPU
TDP 65W
Socket LGA1151
Chipset H310C
BIOS AMI 256 Mbit SPI
Memory Socket 2 * Non-ECC SO-DIMM Slot, Dual Channel DDR4 up to 2666MHz
Capacity 64GB, Single Max. 32GB
Graphics Controller Intel® HD Graphics
Ethernet Controller 4 * Intel i210-AT GbE LAN Chip (10/100/1000 Mbps, with PoE Power socket) 1 * Intel i219-LM/V GbE LAN Chip (10/100/1000 Mbps)
Storage SATA 2 * SATA3.0 7P Connector, up to 600MB/s
mSATA 1 * mSATA (SATA3.0, Share slot with Mini PCIe, default)
Expansion Slots PCIe slot 1 * PCIe x16 slot (Gen 3, x16 signal)
Mini PCIe 1 * Mini PCIe (PCIe x1 Gen 2 + USB2.0, with 1 * SIM Card, Share slot with Msat, Opt.)
Rear I/O Ethernet 5 * RJ45
USB 4 * USB3.2 Gen 1x1 (Type-A, 5Gbps, Each group of two ports Max. 3A, one port Max. 2.5A)2 * USB2.0 (Type-A, Each group of two ports Max. 3A, one port Max. 2.5A)
Display 1 * DP: max resolution up to 3840*2160 @ 60Hz1 * HDMI1.4: max resolution up to 2560*1440 @ 60Hz
Audio 3 * 3.5mm Jack (Line-out + Line-in + MIC)
Serial 2 * RS232/422/485 (COM1/2, DB9/M, Full Lanes, BIOS Switch)
Internal I/O USB 2 * USB2.0 (Header)
Display 1 * eDP: max resolution up to 1920*1200 @ 60Hz (Header)
Serial 4 * RS232 (COM3/4/5/6, Header)
GPIO 1 * 8 bits DIO (4xDI and 4xDO, wafer)
SATA 2 * SATA3.0 7P Connector
FAN 1 * CPU FAN (Header)1 * SYS FAN (Header)
Front Panel 1 * Front Panel (Header)
Power Supply Type ATX
Connector 1 * 8P 12V Power (Header)1 * 24P Power (Header)
OS Support Windows 6/7th Core™: Windows 7/10/118/9th Core™: Windows 10/11
Linux Linux
Watchdog Output System Reset
Interval Programmable 1 ~ 255 sec
Mechanical Dimensions 170 x 170 mm (6.7" x 6.7")
Environment Operating Temperature -20 ~ 60℃ (Industrial SSD)
Storage Temperature -40 ~ 80℃ (Industrial SSD)
Relative Humidity 10 to 95% RH (non-condensing)

MIT-H31C_20231223_00
