ATT-H31C 工业主板 ATX主板

ATT-H31C 工业主板 ATX主板

特点:

  • 支持Intel® 6~9th Gen Core/ Pentium/ Celeron处理器,TDP=65W
  • 搭配Intel® H310C芯片组
  • 2个(Non-ECC) DDR4-2666MHz内存插槽,最高支持64G
  • 板载2个Intel千兆网卡
  • 默认2个RS232/422/485和4个RS232串口
  • 板载4个USB3.2和5个USB2.0
  • HDMI、DVI、VGA和eDP显示接口,最高支持4K@30Hz分辨率
  • 1个PCIe x16、1个PCIe x4和5个PCI插槽

  • 远程管理

    远程管理

  • 状态监控

    状态监控

  • 远程运维

    远程运维

  • 安全控制

    安全控制

扫码即可添加微信,售前客服为您提供咨询服务

产品描述

阿普奇ATX主板ATT-H31C是一款功能全面、性能卓越的工业级主板,适用于各种需要高效稳定运行的场景。它支持Intel® 6~9th Gen Core/Pentium/Celeron处理器,提供稳定高效的运算体验。ATT-H31C配备2个DDR4-2666MHz内存插槽,最高可扩展至64GB,满足大数据处理需求。高速网络连接通过2个Intel千兆网卡实现,确保稳定、高速的数据传输。串口和USB接口丰富,包括2个RS232/422/485、4个RS232以及4个USB3.2和5个USB2.0,方便各种外设连接。显示接口提供HDMI、DVI、VGA和eDP,支持最高4K@30Hz分辨率,呈现清晰画质。扩展插槽包括1个PCIe x16、1个PCIe x4和5个PCI,方便扩展卡接入。

阿普奇ATT-H31C工业主板为用户提供了强大的处理能力、高速的网络连接、丰富的串口和USB接口以及高质量的显示效果,是用户进行各种应用开发、系统集成和升级的理想选择。

产品介绍

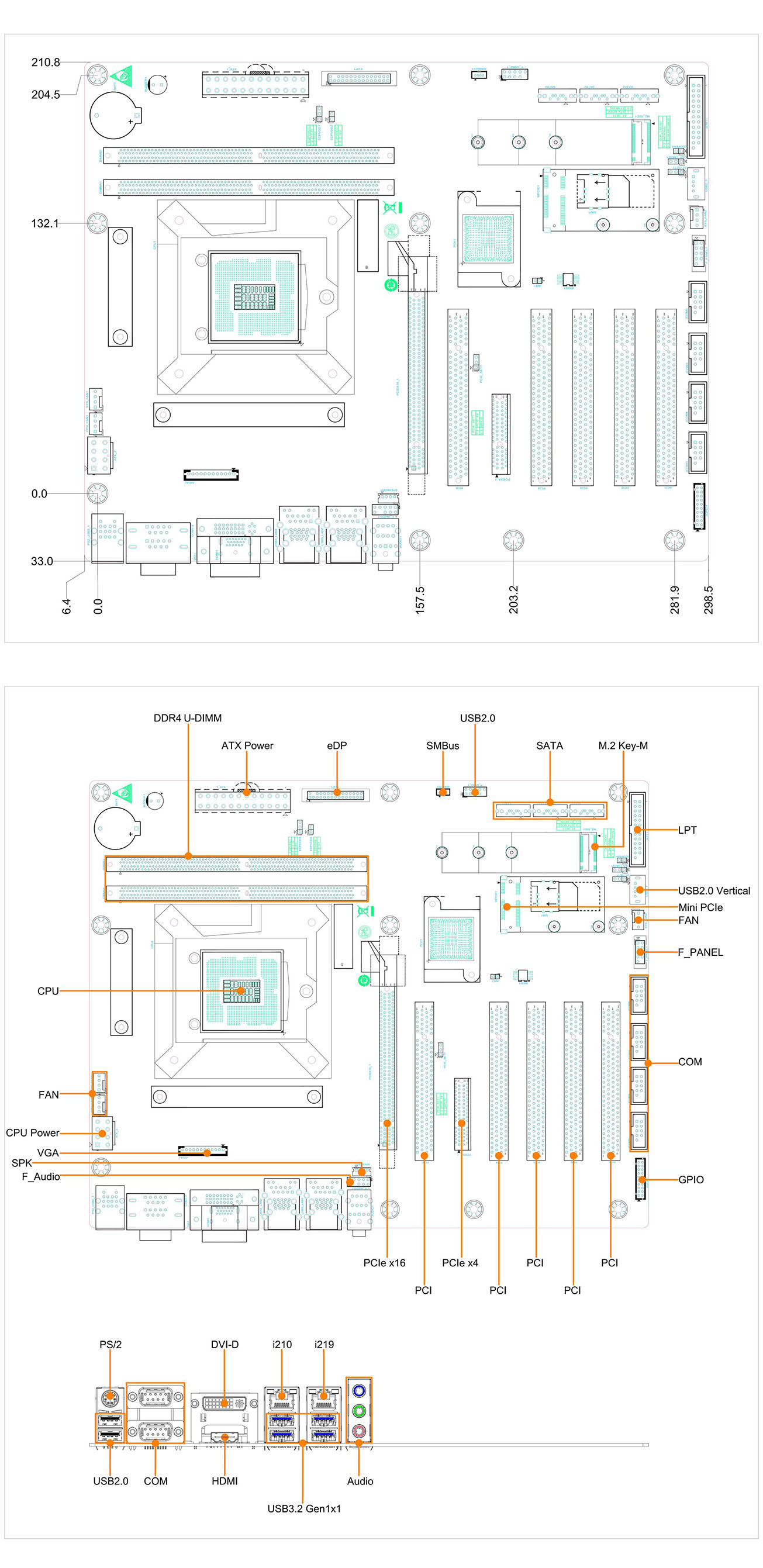

工程图纸

下载产品资料

扫码添加微信,获取最新产品资料文件

Model ATT-H31C
ProcessorSystem CPU Support Intel® 6/7/8/9th Generation Core / Pentium/ Celeron Desktop CPU
TDP 65W
Socket LGA1151
Chipset H310C
BIOS AMI 256 Mbit SPI
Memory Socket 2 * Non-ECC U-DIMM Slot, Dual Channel DDR4 up to 2666MHz
Capacity 64GB, Single Max. 32GB
Graphics Controller Intel® HD Graphics
Ethernet Controller 1 * Intel i210-AT GbE LAN Chip (10/100/1000 Mbps) 1 * Intel i219-LM/V GbE LAN Chip (10/100/1000 Mbps)
Storage SATA 3 * SATA3.0 7P Connector, up to 600MB/s
M.2 1 * M.2 Key-M (SATA3.0, 2242/2260/2280)
Expansion Slots PCIe slot 1 * PCIe x16 slot (Gen 3, x16 signal)1 * PCIe x4 slot (Gen 2, x4 signal, Default, co-lay with Mini PCIe)
PCI 5 * PCI slot
Mini PCIe 1 * Mini PCIe (PCIe x1 Gen 2 + USB2.0 (Opt., co-lay with PCIe x4 slot), with 1 * SIM Card)
Rear I/O Ethernet 2 * RJ45
USB 4 * USB3.2 Gen 1x1 (Type-A, 5Gbps, Each group of two ports Max. 3A, one port Max. 2.5A)2 * USB2.0 (Type-A, Each group of two ports Max. 3A, one port Max. 2.5A)
PS/2 1 * PS/2 (Keyboard & Mouse)
Display 1 * DVI-D: max resolution up to 1920*1200 @ 60Hz1 * HDMI1.4: max resolution up to 3840*2160 @ 30Hz
Audio 3 * 3.5mm Jack (Line-out + Line-in + MIC)
Serial 2 * RS232/422/485 (COM1/2, DB9/M, Full Lanes, BIOS Switch)
Internal I/O USB 1 * USB2.0 (Vertical Type-A)2 * USB2.0 (Header)
Display 1 * VGA: max resolution up to 1920*1200 @ 60Hz (wafer)1 * eDP: max resolution up to 1920*1200 @ 60Hz (Header)
Audio 1 * Front Audio (Line-Out + MIC, Header)1 * Speaker (3W (per channel) into a 4Ω Loads, wafer)
Serial 4 * RS232 (COM3/4/5/6, Header, Full Lanes)
GPIO 1 * 16 bits DIO (8xDI and 8xDO, wafer)
LPT 1 * LPT (Header)
SMBus 1 * SMBus (wafer)
SATA 3 * SATA3.0 7P Connector
FAN 1 * CPU FAN (Header)2 * SYS FAN (Header)
Front Panel 1 * Front Panel (Header)
Power Supply Type ATX
Connector 1 * 8P 12V Power (Header)1 * 24P Power (Header)
OS Support Windows 6/7th Core™: Windows 7/10/118/9th Core™: Windows 10/11
Linux Linux
Watchdog Output System Reset
Interval Programmable 1 ~ 255 sec
Mechanical Dimensions 304.8 x 243.8 mm (12" x 9.6")
Environment Operating Temperature -20 ~ 60℃ (Industrial SSD)
Storage Temperature -40 ~ 80℃ (Industrial SSD)
Relative Humidity 10 to 95% RH (non-condensing)

ATT-H31C_20231223_00
