项目背景

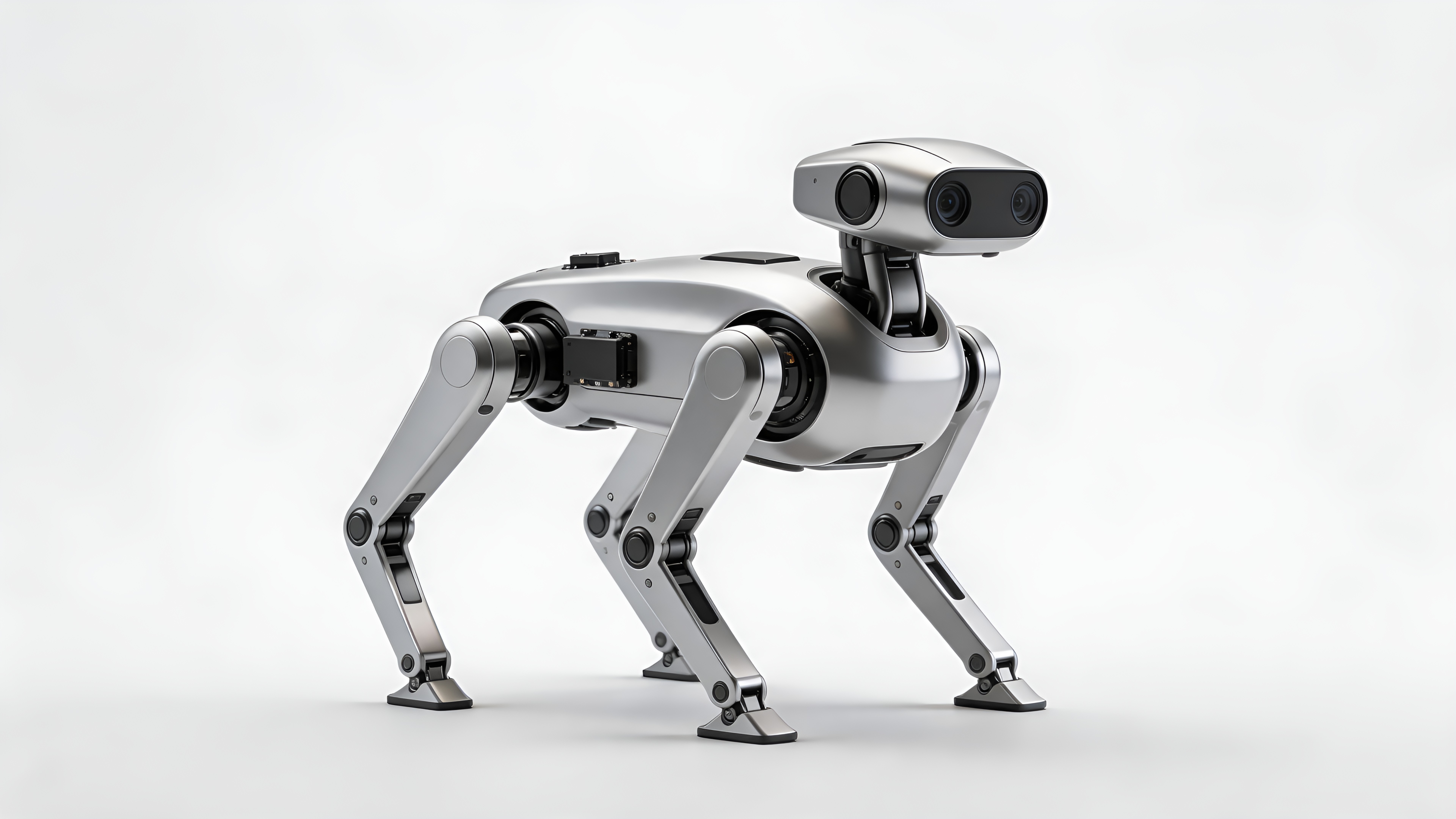

四足机器狗凭借仿生运动结构与复杂地形适应能力，在电力巡检、公安安防、消防救援、园区巡逻等场景中快速渗透。然而，在实际部署中，四足机器狗的运动控制面临着诸多挑战：需要在高频振动和剧烈姿态变化中保持稳定控制，需要同时协调12个以上关节电机的精准同步，还需要在紧凑的机身内部署高性能控制器——空间每寸都很宝贵。以下为阿普奇具身智能机器人控制器TER30R-A2在边防巡检机器人中的应用实践。
机器人案例 | 阿普奇TER30R-A2在四足机器狗中的客户案例实践
应用需求
- 高实时运动控制需求：四足机器狗奔跑、跳跃、转向等动态动作对控制周期有严格要求，需要在1000Hz高控制频率下保持系统抖动低于20μs，确保多关节同步运动的精准与顺滑；
- 多接口设备接入：需同时接入激光雷达、深度相机、IMU、12个以上关节电机、各类传感器等多类设备，要求控制器具备丰富的接口资源；
- 超紧凑空间约束：四足机器狗胸腔和关节部位空间极为有限，要求控制器在保证性能的前提下做到极致轻薄，为电池、传感器等模块释放空间；
- 强抗振可靠性：机器狗在奔跑、跳跃、越障过程中持续承受高强度振动与冲击，要求控制器具备板贴一体化设计，避免因振动导致连接松动；
- 轻量级AI算力需求：需具备一定的边缘端AI推理能力，支持地形识别、动态避障等轻量级智能算法。
方案优势
- 精准运控，36轴同步控制： TER30R-A2搭载瑞芯微RK3588八核64位处理器，内置6TOPS NPU算力。在运动控制方面，产品可轻松支持36轴同步控制，在1000Hz高控制频率下，系统抖动低于20μs。无论是多关节协同奔跑、快速转向还是复杂地形越障，都能实现精准顺滑的运动控制，从根本上保障了四足机器狗动态作业的稳定性与可靠性。

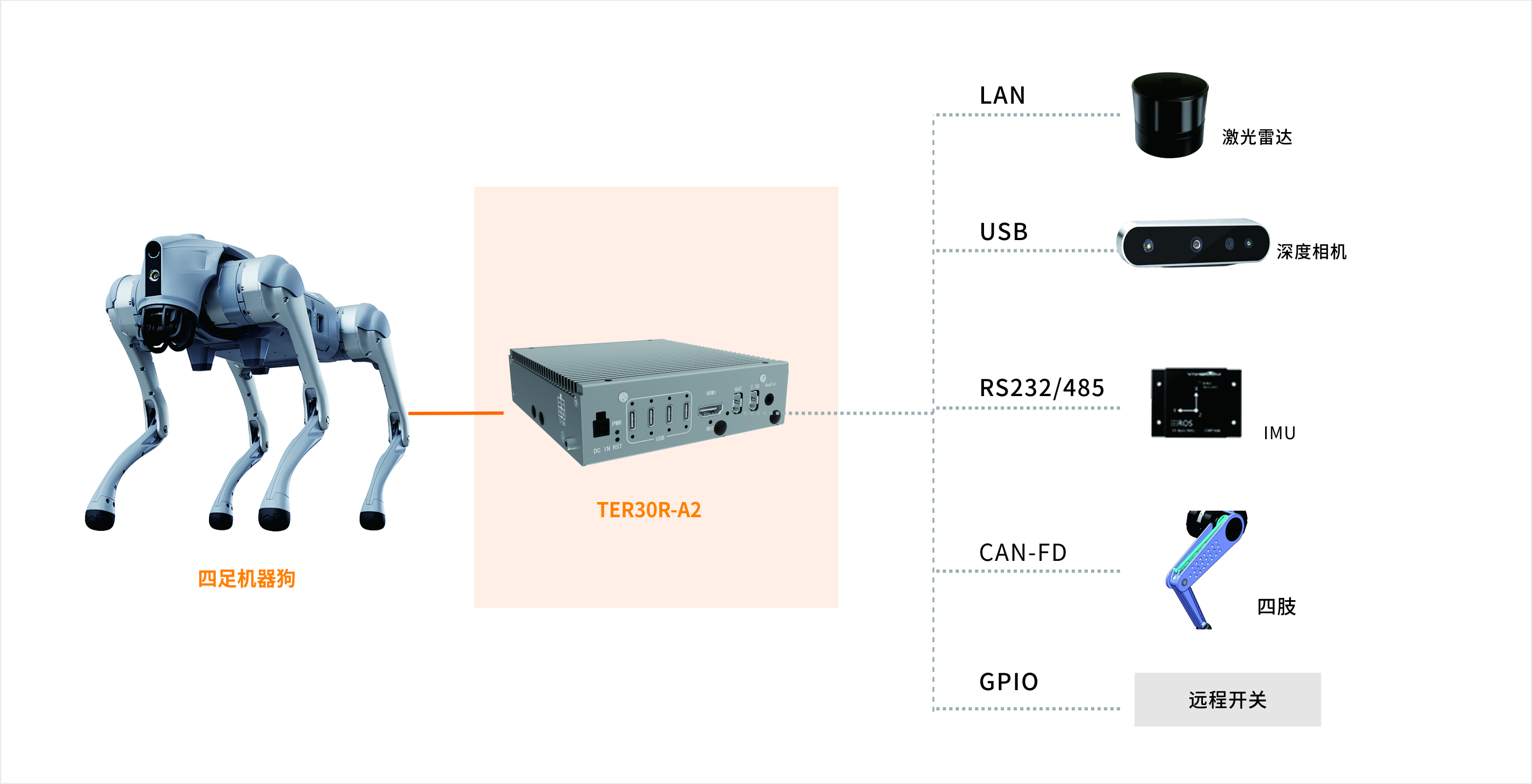

- 丰富接口，一机接入多类设备：TER30R-A2进行了针对性的接口设计：4路CAN FD接口：直接对接四足机器狗的12个以上关节电机和驱动系统，实现多轴高精度同步控制；3路百兆网口：支持EtherCAT协议，满足高实时性工业以太网通信需求；1个2.5GbE + 1个千兆网口：2.5G网口满足与“感知大脑”控制器高速互联，千兆网口用于激光雷达点云数据接入；8个USB接口（3×USB 5Gbps Type-C + 1×USB 2.0 Type-C + 4×USB 2.0内置插座）：可同时接入激光雷达、深度相机、调试工具等多类设备；4路可切换RS232/RS485串口：稳定连接IMU、超声传感器等外设；8路GPIO + 2路PWM：便于扩展灯光控制、报警输出等执行接口；1×HDMI显示 + 1×音频接口：便于本地调试与状态可视化。
- 超小尺寸，灵活嵌入机身：尺寸仅为118.2mm×128.5mm×35mm，厚度仅相当于一枚硬币的直径。全铝合金机身，支持支架式安装，可以轻松集成到四足机器狗的胸腔或关节部位，为电池、传感器等功能模块释放宝贵空间。硬盘与内存采用板贴一体化设计，避免因振动导致连接松动，即使是在四足机器狗动态奔跑或户外复杂地形作业中，依然保持稳定运行。
- 无线扩展，适配多样化场景：支持M.2 Key-B（USB 5Gbps，3042/3052，带Nano SIM卡槽）扩展4G/5G模块，以及M.2 Key-E（PCIe 2.0 x1+USB2.0）扩展WiFi/BT模块。无论是在偏远变电站巡检还是城市园区巡逻，都能保障设备与云端或指挥中心的实时互联。
- 工业级可靠性，胜任高强度动态作业：支持-10~50℃工作温度，-40~80℃宽温存储；通过3G随机振动及30G冲击测试，确保在机器狗奔跑、跳跃、越障等高强度动态作业中稳定运行；支持12~28V直流宽压供电，适配不同电压等级的电池系统；前面板集成开关机、系统恢复、系统重置按键及状态指示灯，现场调试和维护非常方便。
TER30R-A2方案的应用和推广价值
- 运动控制精准顺滑：1000Hz控制频率配合低于20μs的系统抖动，36轴同步控制精准驱动关节电机，机器狗奔跑、跳跃、转向等动态动作流畅自然，在复杂地形中依然保持稳定姿态；
- 多设备一机集成：4路CAN FD+3路EtherCAT+8个USB+4路串口的丰富接口配置，实现关节电机、激光雷达、深度相机、IMU等设备的一机接入，无需额外扩展模块即可完成全系统对接，大幅简化了控制系统架构；
- 紧凑部署释放空间：118.2mm×128.5mm×35mm的超小体积，厚度仅相当于一枚硬币直径，可轻松嵌入四足机器狗胸腔，为电池、传感器等模块释放更多设计空间；
- 高强度动态作业稳定可靠：板贴一体化设计杜绝振动松动隐患，3G抗振与30G抗冲击认证保障机器狗在奔跑、跳跃、越障等剧烈运动中依然稳定运行；
- 轻量级AI算力赋能：6TOPS NPU满足地形识别、动态避障等边缘端轻量级AI推理需求，为四足机器狗从“自主行走”向“自主决策”演进提供算力基础。
