项目背景

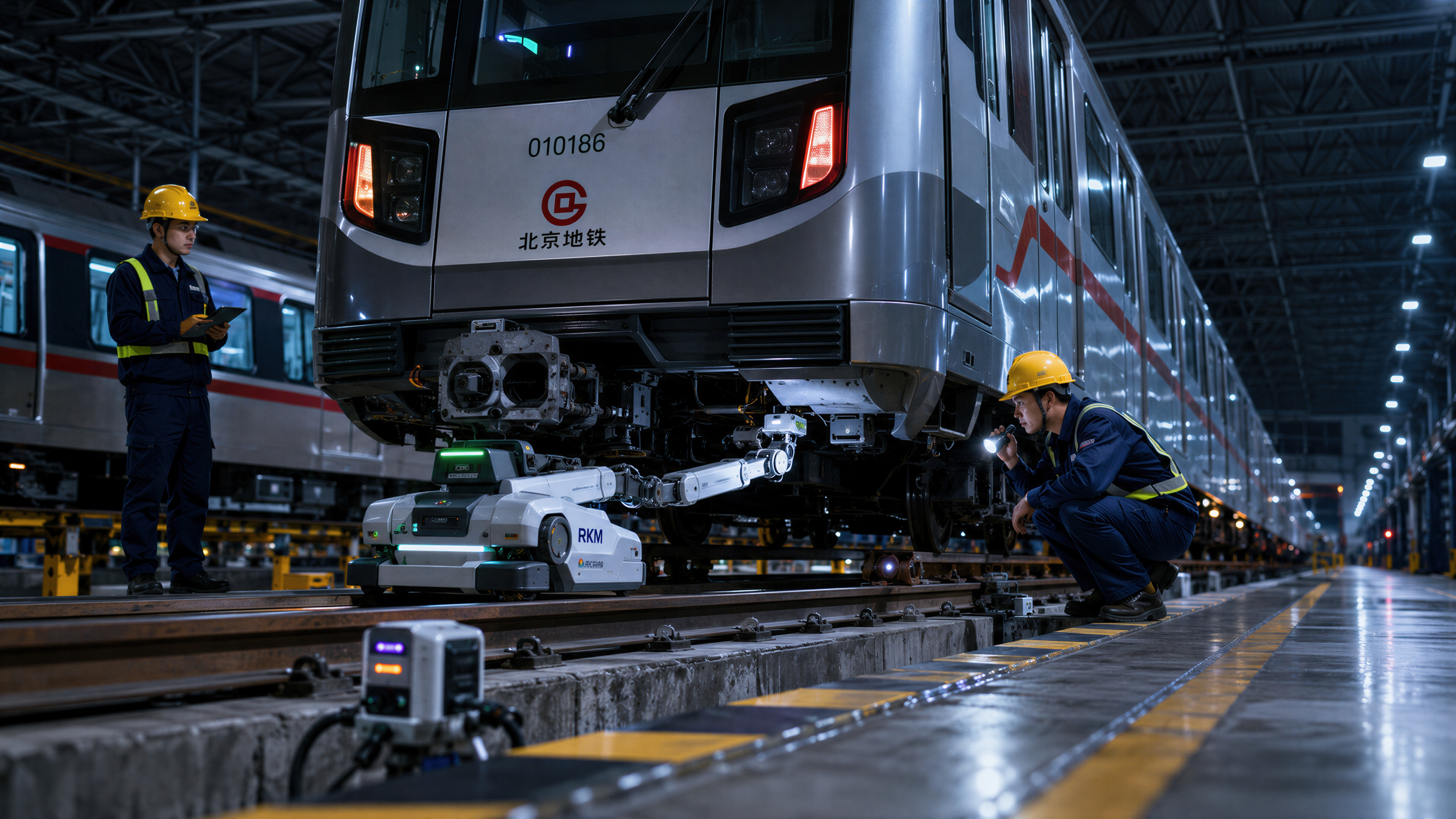

在轨道交通运维体系中，车载状态监测是保障列车运行安全、实现预测性维护的数据源头。通过在列车上部署温度、振动、电流、速度等多类型传感器，实时采集走行部、牵引电机、制动系统等关键部件的运行数据，经车载数据采集设备处理后上传至地面分析平台，为故障预警和健康管理提供数据支撑。以下为阿普奇低功耗多串口嵌入式工控机E5M在轨道交通中的解决方案。
轨交案例 | 阿普奇低功耗多串口嵌入式工控机E5M在轨道交通中的解决方案
应用需求
- 多类型传感器并发接入：每节车厢需同时接入温度、振动、电流、速度、位移等多种传感器，要求工控机具备充足的串口资源，并支持RS232与RS485两种通信协议的灵活切换；
- 超低功耗与无风扇设计：车载设备长期运行于封闭车厢环境中，散热条件有限且粉尘不可避免，要求设备功耗极低、采用无风扇被动散热，避免因风扇故障导致设备宕机；
- 紧凑体积与灵活安装：列车设备舱空间极为有限，要求工控机体积紧凑，支持壁挂、VESA等多种安装方式，适应不同车型的安装条件；
- 宽温宽压与强抗振：列车运行环境温差大、振动频繁，要求设备工作温度覆盖-20~60℃、支持12~28V宽压供电，并通过IEC抗振抗冲击认证；
方案优势

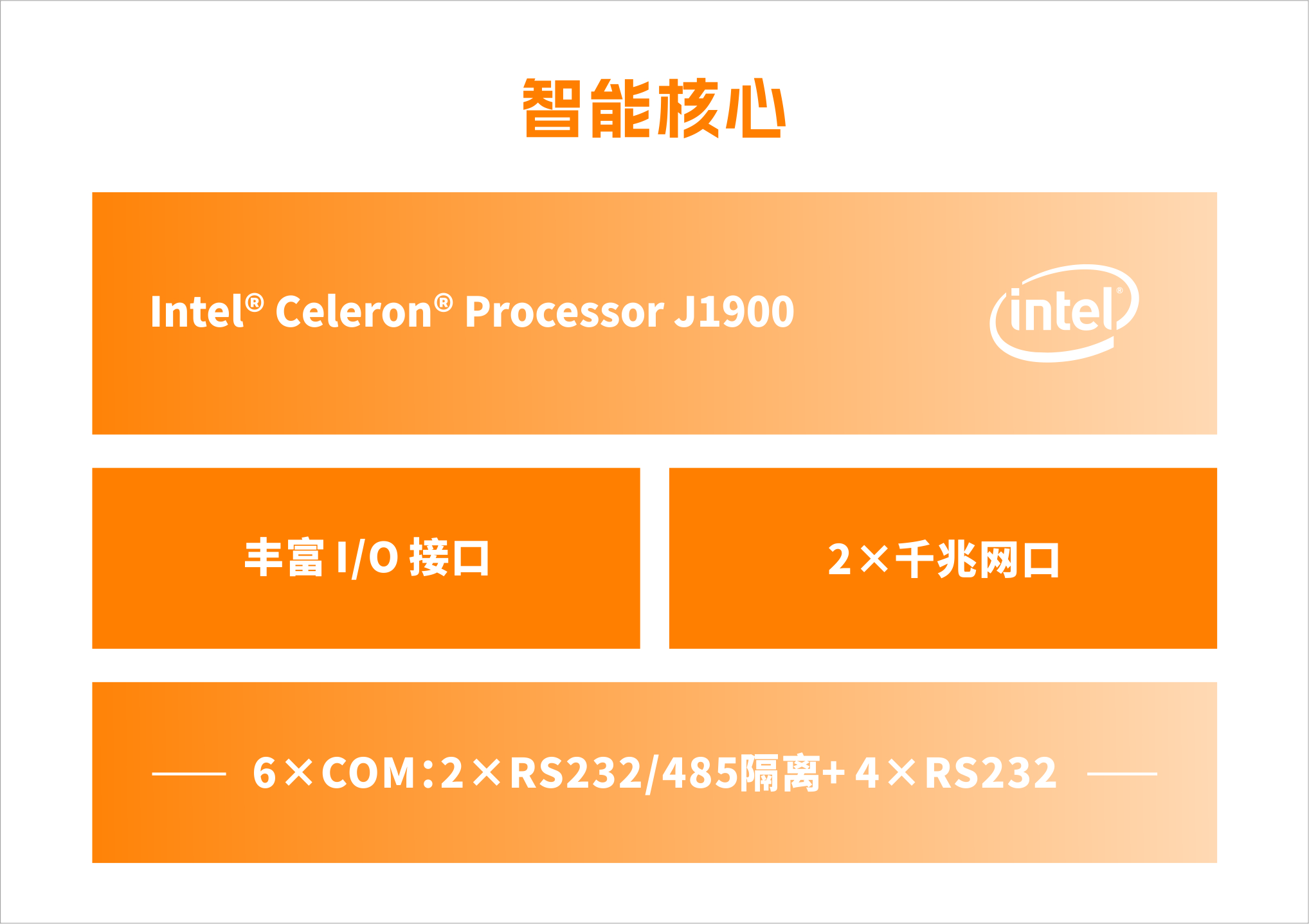

- 6路串口，满足多传感器同时接入： E5M板载6个COM口，其中2个支持RS232/485协议切换，4个RS232。6路串口的丰富配置，可同时接入温度传感器、振动传感器、速度传感器、电流传感器等多类串口设备，满足走行部关键部件运行状态感知的多源数据采集需求。RS232支持高速模式，确保传感器数据实时、准确上传。
- 超低功耗无风扇设计，适应密闭车载环境： E5M搭载Intel® Celeron® J1900超低功耗处理器，TDP仅10W。整机采用无风扇被动散热设计，无风扇等易损活动部件，故障率大幅降低。在列车车载机柜密闭、散热条件有限的环境中，无风扇设计不仅避免了因风扇积灰或损坏导致的散热失效风险，还降低了设备运行噪音，同时减轻了车载电源的负荷。全铝散热器搭配镀锌钢板机身，兼顾散热效率与结构强度。
- 宽温宽压+强抗振，胜任列车严苛工况： E5M支持-20~60℃工作温度及-40~80℃存储温度。供电方面支持12~28V直流宽压输入，适配不同车型的车载电源系统。整机通过了3Grms振动测试及30G冲击测试，确保在列车高速运行的高频振动环境中长期稳定工作。
- 紧凑机身+灵活安装，适配有限空间：E5M尺寸仅为293.5×149.5×54.5mm，净重仅2.1kg。支持VESA、壁挂和桌面三种安装方式，可灵活部署于列车车厢内狭小的车载机柜中，有效节省宝贵的安装空间。

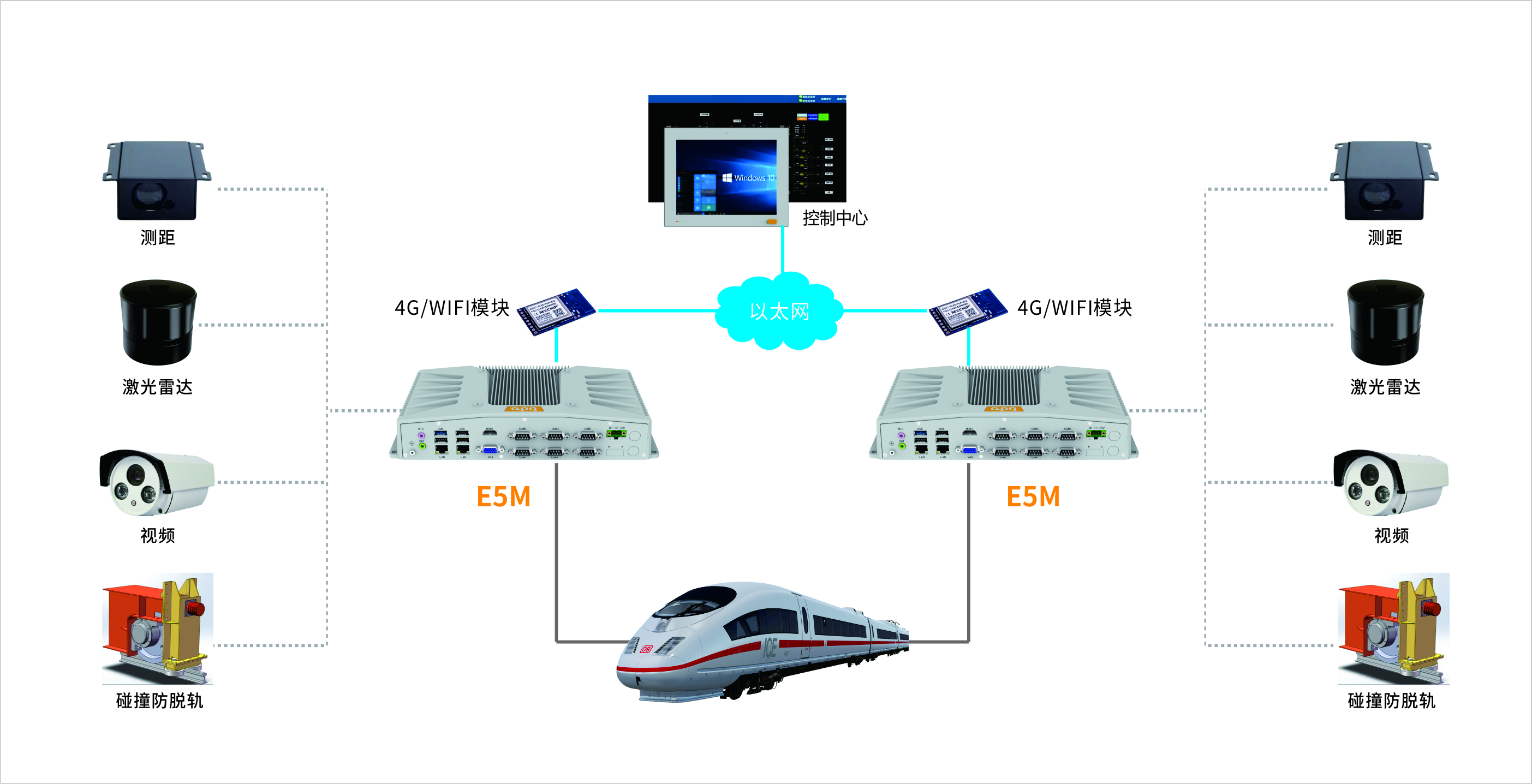

- 双千兆网口+无线扩展，保障数据稳定上传：E5M集成2个Intel® 千兆网口，一个用于接入车载交换机与列车控制系统通信，一个用于与后台监测平台数据交互。内置1个Mini PCIe插槽（PCIe2.0+USB2.0，带Nano SIM卡槽），可扩展4G模块实现监测数据实时上传；同时支持M.2 Key-M插槽扩展SATA固态硬盘，满足本地数据缓存需求。
- 丰富I/O接口，适配多类外设接入：E5M前置提供1个USB 3.0 + 3个USB 2.0，后置提供4个USB 2.0，共8个USB接口。显示方面配备VGA+HDMI双接口，支持双屏显示。内置16位GPIO，方便对接各类传感器和执行器。此外还支持阿普奇自研MXM模块扩展，可灵活扩展COM或GPIO功能，满足不同项目的定制化需求。
E5M系列方案的应用和推广价值
- 多传感器一机接入：6路串口（2×RS232/485+4×RS232）配合双千兆网口，实现走行部温度、振动、速度、电流等多类传感器的一机接入，无需额外扩展模块即可完成全系统数据采集架构部署，大幅简化了车载机柜内的设备数量与布线复杂度。
- 封闭环境长期可靠运行：10W超低功耗配合无风扇被动散热设计，彻底消除了风扇等易损部件带来的故障隐患，在列车封闭车厢、多粉尘环境中实现7×24小时稳定数据采集，设备故障率显著低于传统带风扇方案。
- 严苛工况稳定适应：-20~60℃宽温工作、12~28V宽压输入、3G抗振与30G抗冲击认证，确保设备在高速动车组和地铁列车的高速运行、温差变化、线路振动等复杂工况下持续稳定采集传感器数据，为预测性维护提供不中断的数据源。
- 紧凑部署释放车载空间：293.5mm×149.5mm×54.5mm的紧凑尺寸配合VESA/壁挂/桌面多种安装方式，可灵活嵌入列车车载机柜，为其他功能模块释放更多安装空间。
- 灵活扩展满足定制需求：Mini PCIe+SIM卡槽支持4G/WiFi无线扩展，MXM模块支持COM/GPIO功能按需定制，M.2 Key-M支持SSD扩展存储容量，充分满足不同车型、不同监测项目的差异化需求。
