项目背景

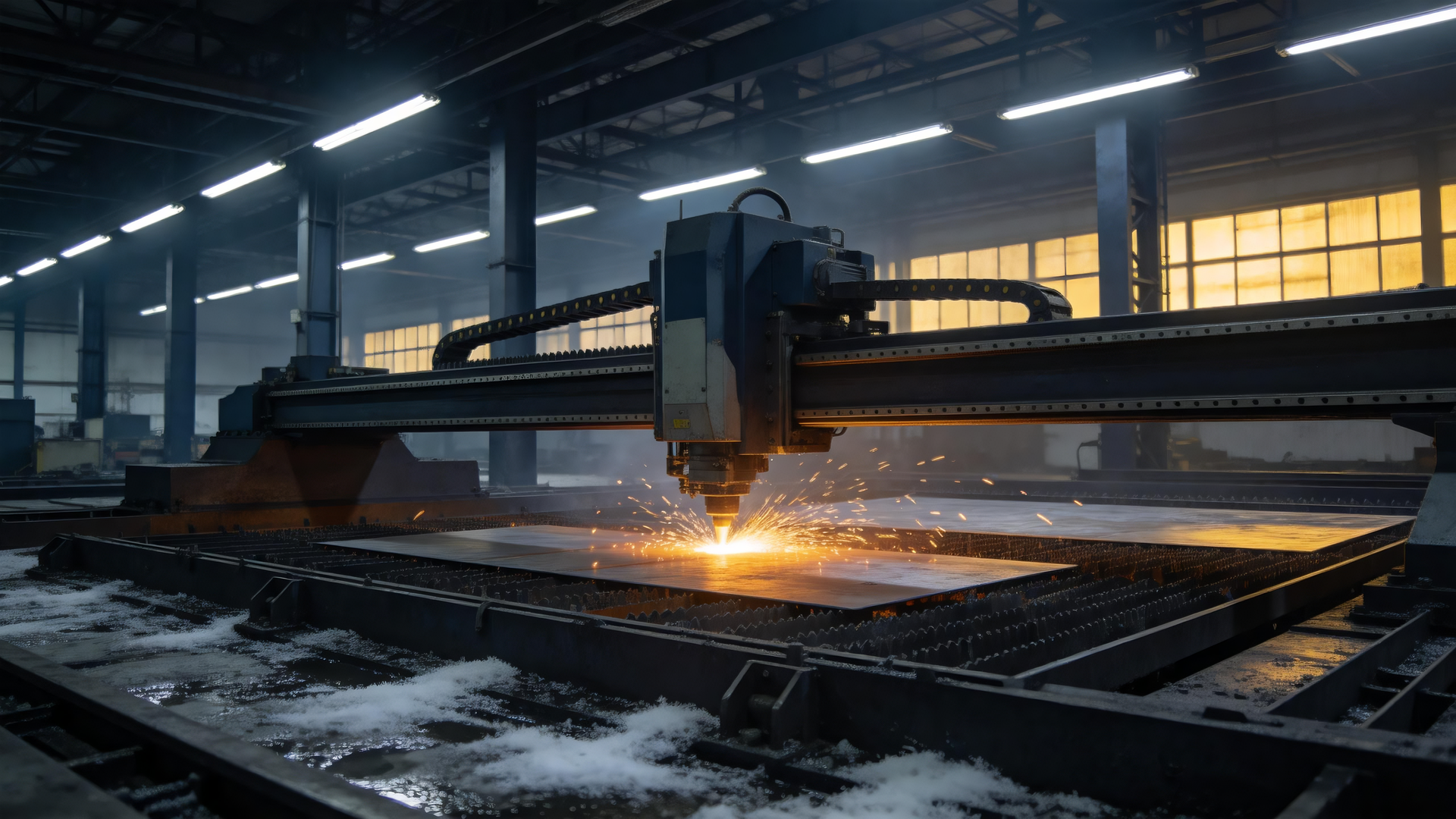

激光切割作为现代工业加工的核心工艺，广泛应用于钣金加工、汽车制造、航空航天、3C电子等高端制造领域。随着激光器功率不断提升、切割精度要求日益严格以及智能制造对设备联网能力的需求持续增强，激光切割设备的控制系统复杂度显著增加。高功率激光切割设备需同时连接激光器控制器、运动控制卡、视觉定位相机、I/O模块、安全光幕、气体压力传感器以及工厂MES系统等多类设备。以下阿普奇多网口超紧凑嵌入式工控机C6 Ultra在激光切割设备中的解决方案。
激光切割案例 | 阿普奇多网口超紧凑嵌入式工控机C6 Ultra在激光切割设备中的应用实践
应用需求
- 多设备高速通信需求：激光切割设备需同时连接激光器控制器、运动控制卡、切割头传感器、辅助气体阀组、冷却系统控制器、除尘系统等多台设备，要求核心控制器具备多路独立网络接口，实现数据分流不拥堵；
- 超紧凑空间约束：激光切割设备控制柜内部空间极为有限，尤其在追求“电控柜小型化”的设计趋势下，要求控制器体积极致紧凑，便于在狭小空间内灵活部署；
- 边缘端实时数据处理：需在设备端完成切割参数实时调整、工艺数据采集与预处理，要求控制器具备足够的计算性能和低功耗特性，适应密闭控制柜的散热条件；
- 灵活部署与扩展能力：不同功率段、不同型号的激光切割设备对控制器安装方式和功能扩展需求各异，要求支持多种安装方式和模块化扩展；
- 工业现场环境适应性：激光切割车间普遍存在温度波动、设备振动、电磁干扰等工况，要求控制器具备宽温工作、抗振抗冲击等工业级可靠性。
方案优势
-

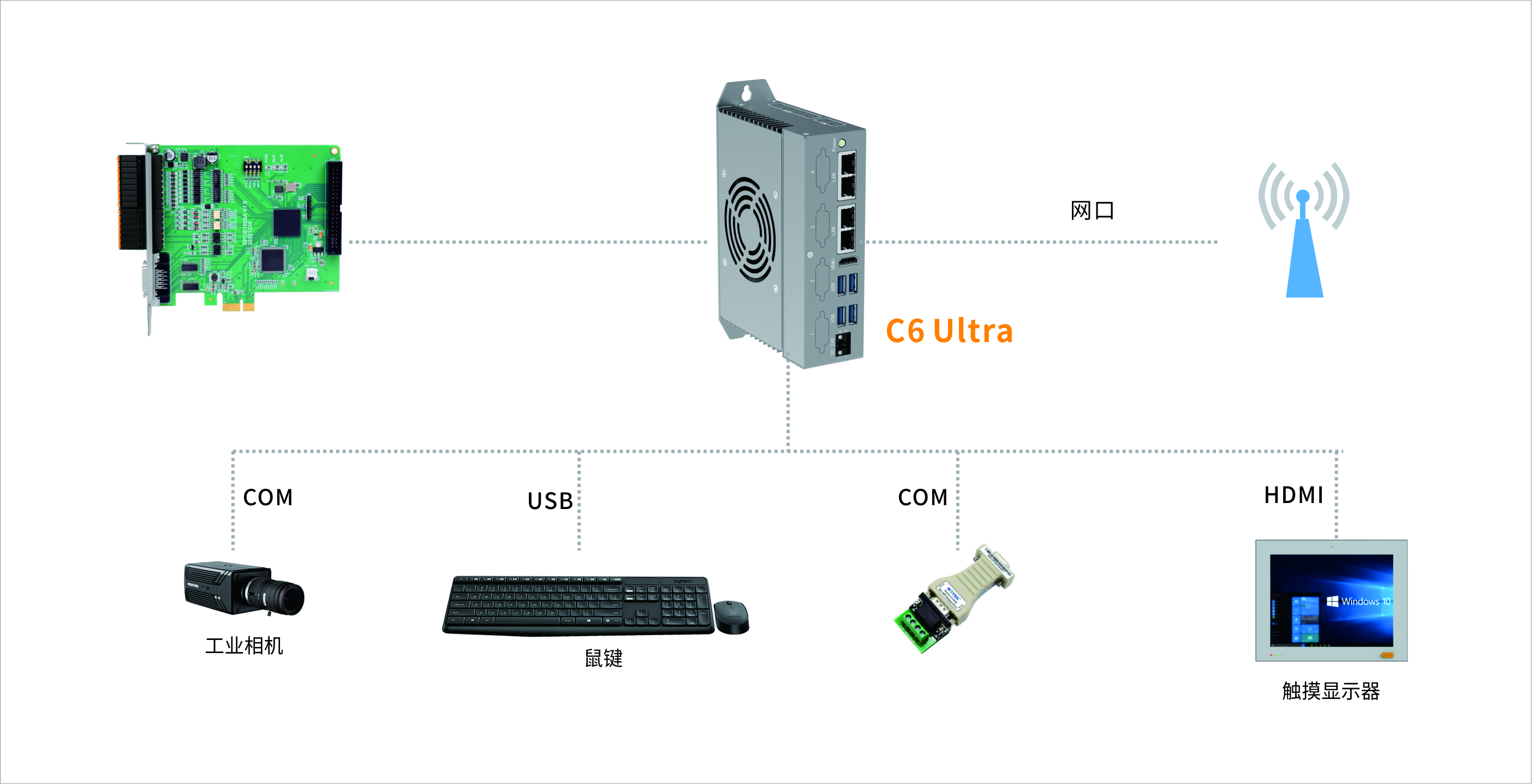

四路千兆网口，多设备并行通信：激光切割设备需同时与激光器、运动控制卡、切割头传感器、辅助系统等多台设备保持实时通信。C6 Ultra集成4个Intel® i210-AT千兆网络芯片，提供4路独立RJ45网口。在激光切割设备的实际部署中，四路网口可实现激光器控制、运动系统通信、传感器数据采集、上位机监控四条数据通道的物理隔离与分流，彻底避免因单路网络拥堵导致的通信延迟或数据丢包，保障切割过程各子系统的高效协同。 -
超紧凑机身，灵活适配狭小空间：C6 Ultra尺寸仅为150.7×114.5×45mm，比一部手机大不了多少。采用铝合金散热器搭配镀锌钢板机身，支持壁挂式、DIN导轨和桌面式三种安装方式。在激光切割设备追求“电控柜小型化”的设计趋势下，C6 Ultra的超紧凑体积可灵活嵌入有限的控制柜空间，为激光器电源、伺服驱动器等其他核心部件释放更多安装空间。 -

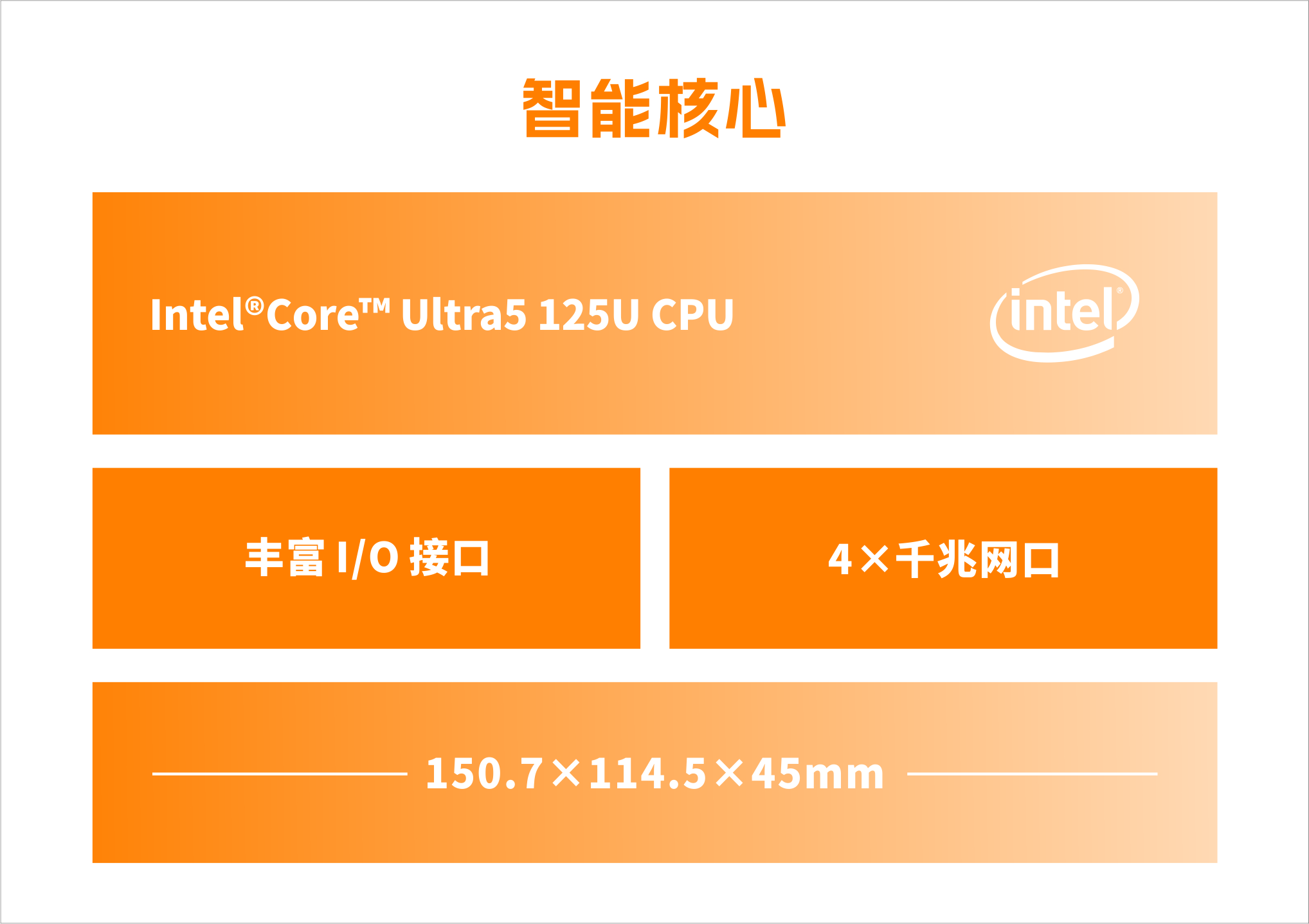

Ultra处理器，低功耗高性能兼备：C6 Ultra搭载Intel® Core™ Ultra 5 125U处理器，TDP仅15W，采用2P+8E+2LPE共12核14线程的异构架构，最大睿频频率可达4.3GHz。配备1个DDR5 SO-DIMM插槽，最大支持32GB内存。在低功耗条件下提供了出色的多任务处理能力，可同时运行激光器控制、运动控制、视觉定位、数据采集等多重任务。 -
丰富接口与灵活扩展，按需定制：C6 Ultra提供4个USB 5Gbps Type-A接口和1个HDMI显示接口，方便连接外设与本地调试。工业通信方面，支持选配1个RS232/485和1个RS232串口，可灵活接入传感器或工业控制器。扩展能力上，内置1个M.2 Key-M插槽支持NVMe SSD，1个Mini PCIe插槽和1个M.2 Key-E插槽可扩展4G、WiFi、蓝牙、CAN等模块。更重要的是，C6 Ultra支持准系统形式出货，客户可依据实际使用场景自由选配内存、存储及扩展模块，真正做到“按需定制、高效集成”。 -
工业级可靠性，胜任激光车间环境：支持0~60℃宽温工作，-40~80℃宽温存储，适配激光切割车间夏季高温及季节性温差； 通过3Grms振动测试及30G冲击测试 ，确保在切割头运动、辅助系统振动等工况下持续稳定运行；支持24V直流供电，适配激光切割设备控制柜常见供电环境；PWM智能风扇主动散热，兼顾散热效率与能耗控制
PL185CQ-E6系列方案的应用和推广价值
- 多设备通信高效协同：4路独立千兆网口实现激光器控制、运动系统通信、传感器采集、上位机监控的物理隔离与数据分流，彻底解决了传统单网口方案中因网络拥堵导致的通信延迟问题，保障了高功率激光切割过程中各子系统的高效协同。
- 控制柜空间显著节省：150.7×114.5×45mm的超紧凑机身，比一部手机大不了多少，可灵活嵌入激光切割设备有限的控制柜空间，为激光器电源、伺服驱动器等核心部件释放更多安装空间，助力设备整机小型化设计。
- 低功耗高可靠运行：TDP仅15W的Ultra处理器配合PWM智能风扇散热，在密闭控制柜中长时间稳定运行，0~60℃宽温工作与3G抗振设计保障设备在激光切割车间夏季高温、设备振动等工况下持续可靠运行。
- 灵活配置降低综合成本：准系统出货模式支持客户按需选配内存、存储及扩展模块，一套硬件平台配合灵活配置即可覆盖不同功率段激光切割设备的控制需求，大幅降低了备货种类与综合成本。
- 边缘端数据预处理：12核14线程的异构架构提供充足的多任务处理能力，可在设备端完成切割工艺数据采集、预处理与协议转换，减轻上位机通信负担，为后续设备远程运维与数据上云奠定基础。
