项目背景
无人机移动机巢是一种集无人机存储、自动起降、电池更换、数据回传等功能于一体的可移动智能平台，通常部署在应急指挥车、野外作业方舱或临时起降点等场景中。与传统固定机巢不同，移动机巢需要面对空间极度受限、供电不稳定、频繁转场振动等复杂工况。以下阿普奇模块化高性能弹匣式控制器AK7在无人机移动机巢中的解决方案。
无人机移动机巢案例 | 阿普奇模块化高性能弹匣式控制器AK7在无人机移动机巢中的应用实践
应用需求
- 超紧凑空间约束：移动机巢需集成于应急指挥车或方舱内部，空间极为有限，要求核心控制器具备极致紧凑的机身尺寸，便于在狭小空间内灵活部署；
- 桌面级算力需求：机巢需同时运行无人机调度管理、机巢状态监控、数据存储与回传等多任务，要求控制器具备桌面级处理性能；
- 丰富的接口扩展能力：需同时接入机巢机械臂控制器、环境传感器（风速/温度/湿度）、视频监控、通信模块等多类设备，要求控制器具备充足的USB、串口和网络接口，并能灵活扩展GPIO、CAN等功能；
- 多屏显示与调试需求：野外部署场景中，需同时连接操作屏和监控屏，要求控制器支持多路独立显示输出；
- 严苛的移动环境适应性：移动机巢在运输和转场过程中承受持续振动，部署环境温差大，要求控制器具备宽温工作、抗振抗冲击等工业级可靠性。
方案优势
-

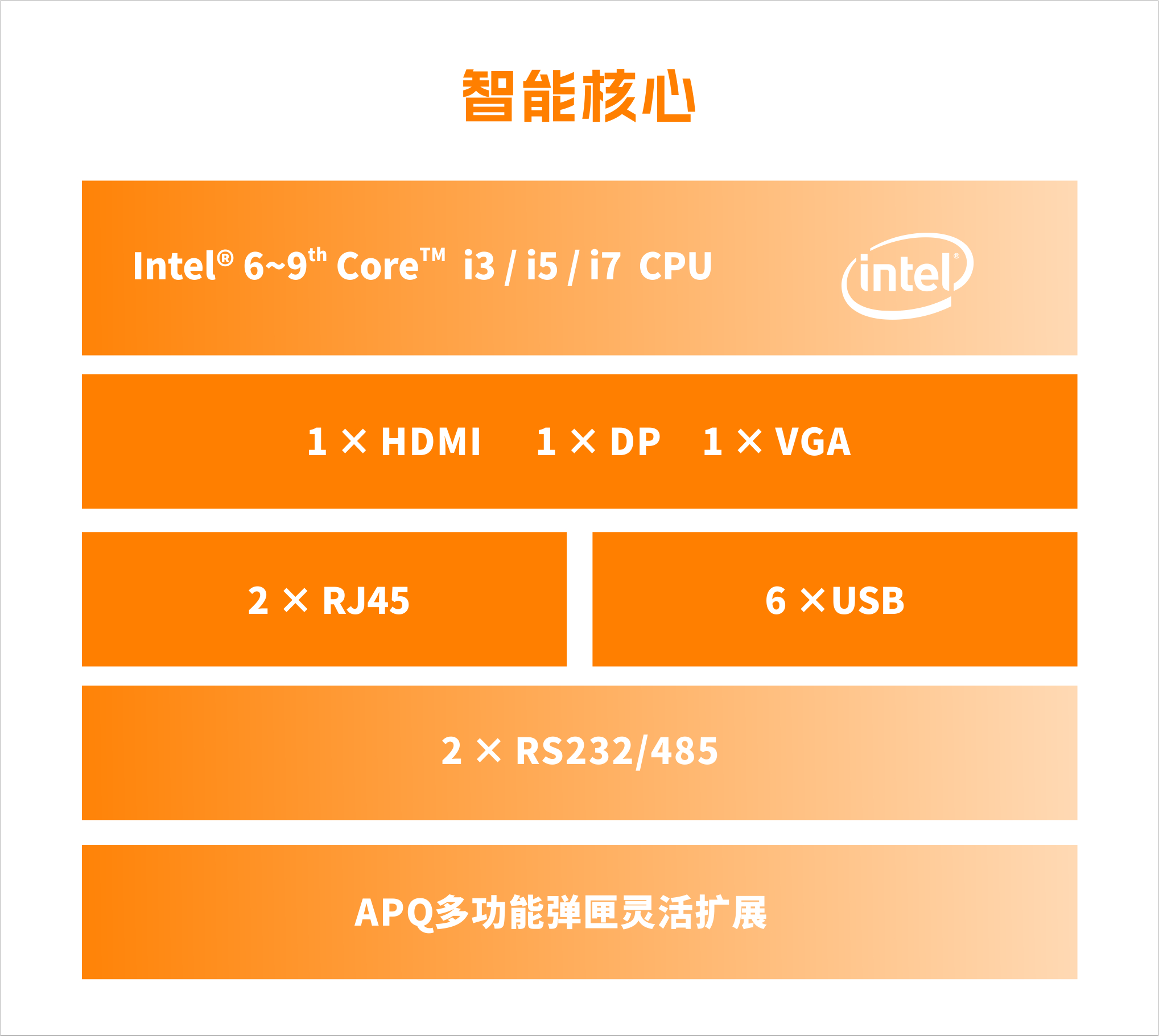

桌面级处理器，多任务高效运行：无人机移动机巢需要同时运行无人机调度管理、机巢状态监控、数据存储与回传等多任务。AK7系列搭载Intel® 6~9代酷睿i3/i5/i7桌面级处理器，TDP最高支持65W。配备2个DDR4 SO-DIMM内存插槽，支持双通道，最高可达64GB。强劲的桌面级算力确保无人机调度、机巢控制、数据存储等多任务并行流畅运行，满足移动机巢在野外无人值守场景下的高可靠性要求。 -
三路显示输出，满足多屏监控需求：移动机巢在野外部署时，操作人员通常需要同时查看机巢状态监控画面和无人机实时画面。AK7系列集成Intel超核芯显卡，提供HDMI、DP和VGA三路独立显示输出，其中DP接口最高支持4K分辨率。可同时连接三台显示设备，实现机巢控制、无人机画面、状态监控的多屏协同，大幅提升野外作业的操作效率与可视化水平。 -
弹匣式模块化扩展，按需定制I/O：扩展能力是AK7系列的核心亮点。它支持阿普奇多种APQ扩展弹匣，可根据移动机巢的差异化需求灵活选配。在移动式无人机机巢中，通过选配不同弹匣即可灵活接入机巢机械臂伺服控制、环境传感器、CAN通信设备等多种外设，无需更换整机即可完成功能适配。内置1个M.2 Key-M插槽支持NVMe/SATA固态硬盘自适应，2个Mini PCIe插槽（其中一个带SIM卡槽）可扩展WiFi、4G、CAN等模块。 -

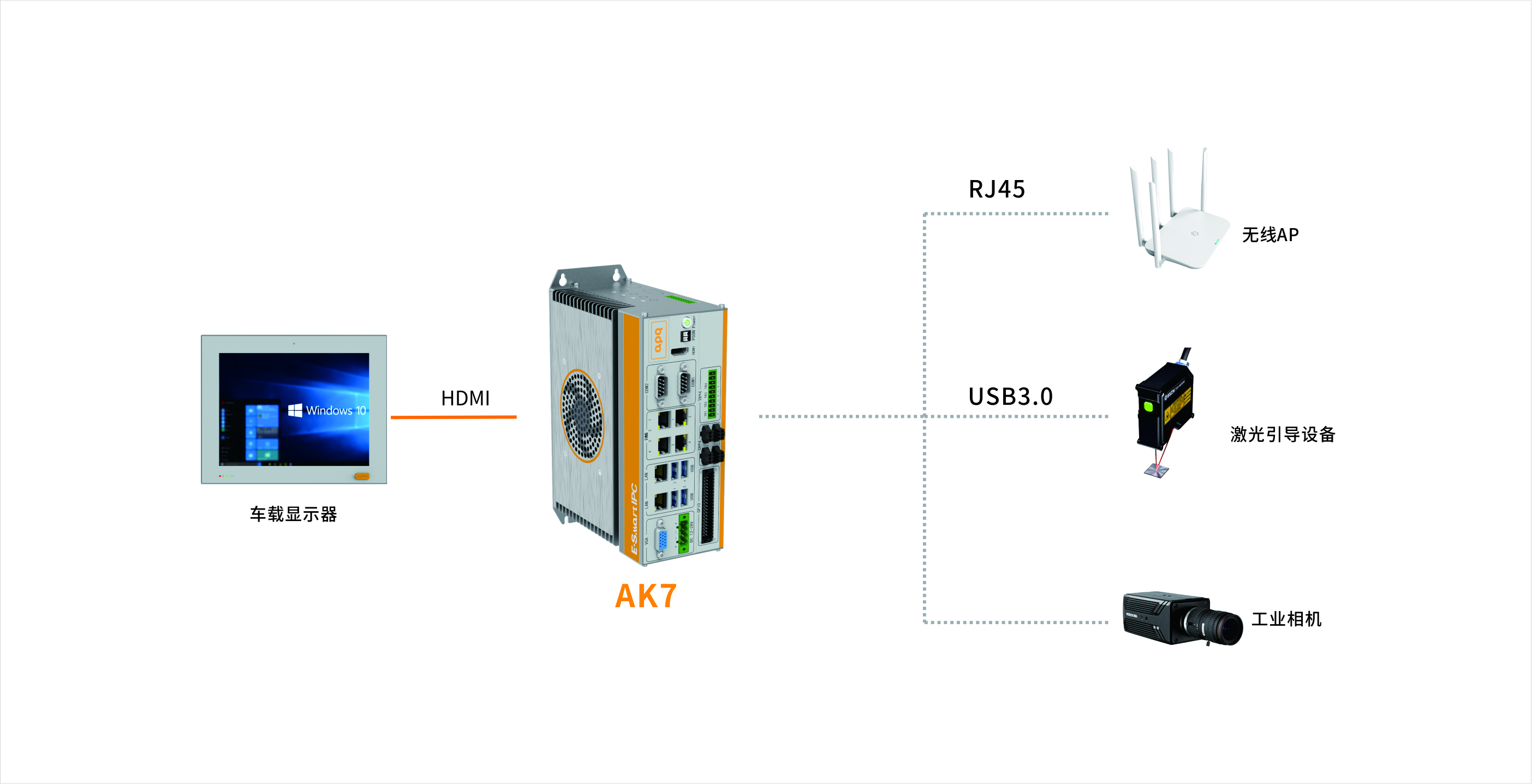

丰富接口，满足多设备接入：前置提供6个USB 接口，可同时接入机巢机械臂控制器、环境传感器、通信模块等外设；2个Intel千兆网口，一路用于机巢内部数据通信，一路用于无人机数据回传或远程运维；2个RS232/485串口，稳定接入风速传感器、温湿度传感器等环境监测设备。内置USB 2.0 Type-A接口，方便直接安装加密狗等授权设备。 -
超紧凑机身，灵活适配狭小空间：AK7系列尺寸仅为53mm×145mm×186.4mm，采用全铝合金散热器配合镀锌钢板上/下盖。支持壁挂式、DIN导轨和桌面式三种安装方式。超紧凑的机身设计可灵活部署于应急指挥车、野外方舱等有限空间内，为电池、通信设备等功能模块释放更多安装空间。 - 宽温抗振设计，胜任移动部署环境：AK7系列采用PWM智能风扇主动散热，支持12~28V直流宽压供电（使用光源或PoE功能时需24V供电）。工作温度覆盖-20~60℃，存储温度-40~80℃，并经过3G随机振动及30G冲击测试，确保在移动机巢运输转场、野外部署等振动频繁的工况下长期稳定运行。底部预留AT/ATX模式切换开关、复位按键和系统还原按键，无需拆机即可完成系统维护和BIOS恢复，野外现场运维非常便捷。
AK7系列方案的应用和推广价值
- 多任务并行高效运行：桌面级高性能处理器配合最高64GB大容量内存，确保无人机调度管理、机巢状态监控、数据存储回传等多任务流畅运行，满足野外无人值守场景下的高可靠性要求。
- 多屏监控提升作业效率：HDMI+DP+VGA三路独立显示输出，实现机巢控制、无人机画面、状态监控的多屏协同，野外操作人员可同时掌握全局信息，大幅提升了作业效率与可视化水平。
- 弹匣式扩展实现“一机多用” ：通过更换APQ扩展弹匣即可灵活适配不同I/O配置需求——从多路GPIO设备监控到CAN总线通信，一套硬件平台配合不同弹匣即可覆盖多型号移动机巢的控制需求，大幅降低了产品系列的开发与备货成本。
- 紧凑部署释放移动空间：53mm×145mm×186.4mm的超紧凑机身配合壁挂/DIN导轨多种安装方式，可灵活嵌入应急指挥车、野外方舱等有限空间，为通信设备、电池组等功能模块释放更多设计空间。
- 严苛环境持续稳定运行：-20~60℃宽温工作、3G抗振与30G抗冲击认证、12~28V宽压供电，确保设备在移动机巢运输转场、野外高低温差等复杂工况下长期稳定运行。
- 现场运维便捷高效：底部AT/ATX切换开关、复位按键和系统还原按键，野外现场无需拆机即可完成系统维护，大幅降低了偏远地区的售后运维成本与响应时间。
