项目背景
在工商业储能系统中，EMS（能量管理系统）是整套储能控制系统的“调度中枢”——北向需与电力监控系统通信、遵守IEC 61850等电力通信协议实现并网调度；南向需管理PCS和BMS，实现充放电策略控制与电池状态监控；同时还需兼容Modbus、CAN、RS-485等多种工业协议，保障设备高效协同。EMS系统的高效运转，高度依赖底层数据采集与边缘计算平台的稳定性和接口丰富度。以下阿普奇模块化无风扇弹匣式控制器AK6在工商业储能系统集成中的解决方案。
阿普奇模块化无风扇弹匣式控制器AK6在工商业储能系统集成中的应用实践
应用需求
- 多设备协议兼容需求：储能EMS需同时对接BMS、PCS、智能电表、消防系统、防逆流电表等多类设备，要求控制器具备多路CAN、RS485串口和DI/DO接口，并支持主流工业协议；
- 严苛的柜内运行环境：储能柜内部夏季温度可超过50℃，且PCS和变压器等设备产生强电磁干扰，要求控制器具备宽温工作能力和强抗电磁干扰设计，同时无风扇被动散热以避免粉尘吸入和风扇故障；
- 超紧凑空间约束：储能柜内部空间极为紧凑，要求控制器在保证功能完整的前提下做到极致紧凑，便于在柜内狭小空间灵活安装；
- 边缘端实时数据处理：需在储能柜现场完成电池状态实时分析、故障预判和本地联动响应，要求控制器具备足够的边缘计算能力，减少对云端EMS的依赖，实现毫秒级本地响应；
-
灵活扩展适配不同柜型：不同功率段和不同配置的储能柜对I/O点位、通信接口需求各异，要求控制器支持模块化扩展，按需配置而无需更换整机。
方案优势
-
无风扇被动散热，胜任密闭高温环境：储能柜内部散热条件极为有限，夏季直晒下柜内温度可超过50℃。AK6系列采用无风扇被动散热设计（U/P系列CPU）。无活动部件不仅消除了风扇故障隐患，也避免了粉尘吸入导致的散热问题，在储能柜密闭空间中实现长期稳定运行。工作温度覆盖-20~60℃，存储温度-40~80℃，适配储能柜夏季高温和冬季低温的温差工况。 -

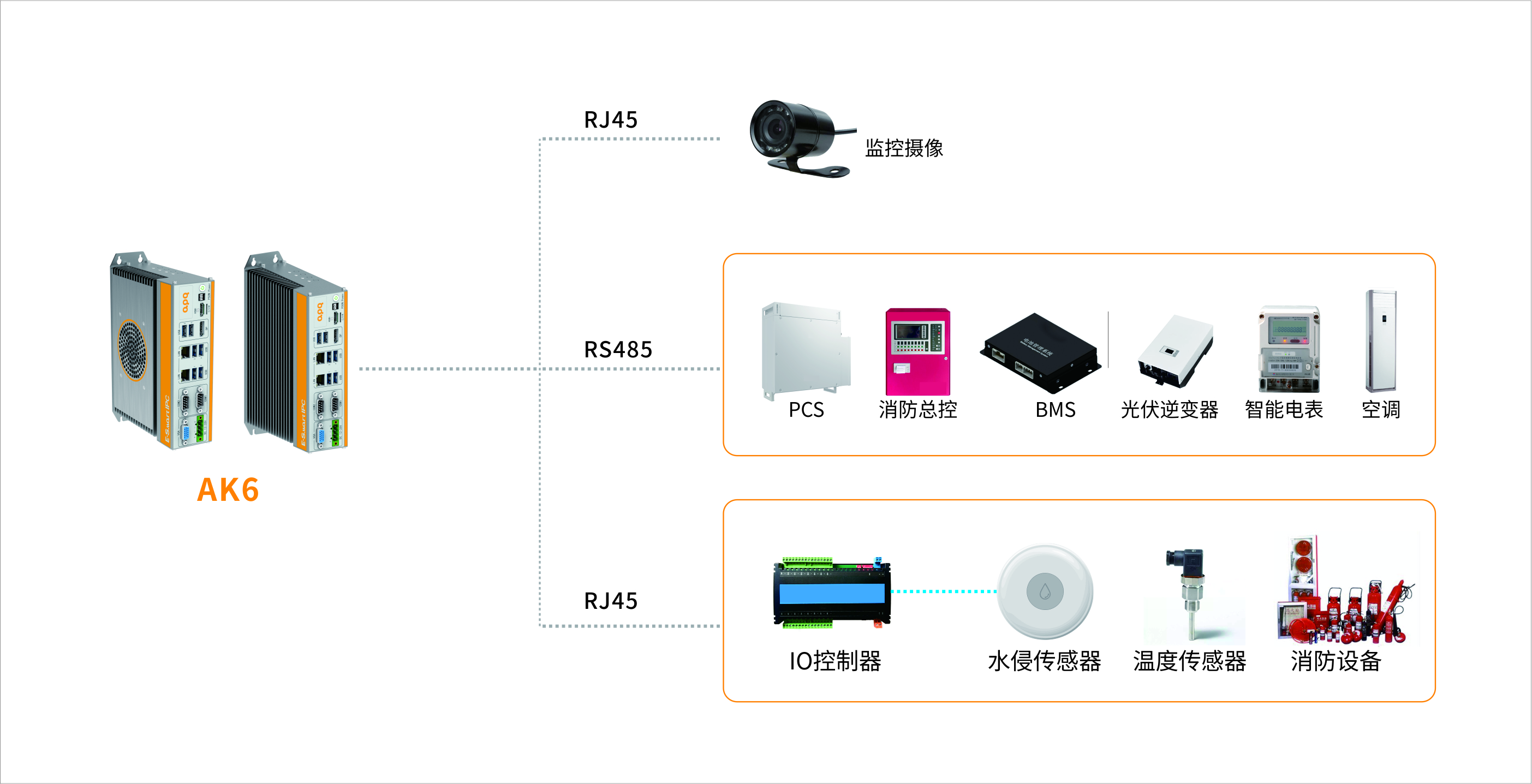

弹匣式模块化扩展，按配置需求适配：扩展能力是AK6系列的核心亮点。它支持阿普奇多种APQ扩展弹匣，可根据储能柜的差异化需求灵活选配。在工商业储能系统中，CAN2.0B接口可直接对接BMS电池管理系统，实现电池簇电压、电流、SOC、SOH等状态的实时采集；RS485接口可连接PCS变流器和并网电表，实现充放电功率控制和电量计量；GPIO接口可接入消防主机、门磁、烟感、温湿度传感器等辅助设备，实现安全监控和联动控制。通过选配不同弹匣即可快速适配不同功率段储能柜的控制需求，一套硬件平台覆盖多产品线，大幅降低了开发与备货成本。 -

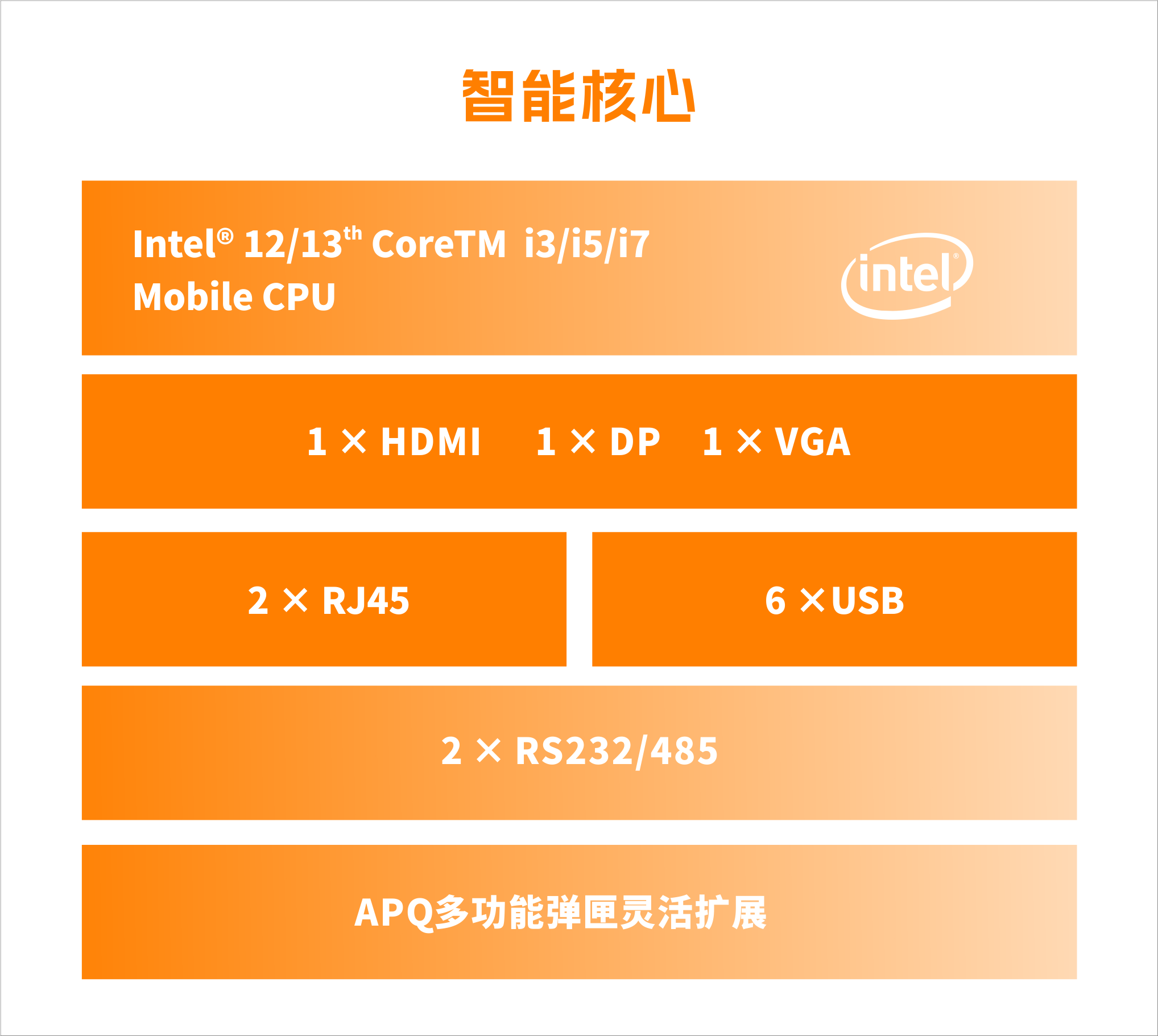

丰富I/O接口，打通储能柜内异构设备：AK6系列前面板配备6×USB 3.0接口、2×Intel千兆网口。在储能柜部署中，双千兆网口可实现内部设备网与外部EMS网络的物理隔离——一路连接柜内PCS、BMS等设备，一路连接云端EMS平台或园区微电网调度系统，避免数据拥堵和网络安全风险。2×RS232/485串口，可直接对接电表和环境传感器。1×Nano SIM卡槽（Mini PCIe模块提供支持），可扩展4G无线通信，在储能柜无有线网络的场景下实现远程数据回传。 -
三路显示输出，便于现场调试与运维：AK6系列提供HDMI+DP+VGA三路独立显示输出，其中DP接口最高支持4096×2160@60Hz。在储能柜现场调试和运维时，操作人员可通过HDMI或VGA连接本地显示屏，查看BMS状态、PCS运行数据、充放电功率曲线和告警信息，无需额外携带调试设备，大幅提升现场运维效率。 -
紧凑机身，灵活嵌入储能柜：AK6系列尺寸仅为53×145×186.4mm，采用全铝合金散热器配合镀锌钢板上/下盖。支持壁挂式、DIN导轨和桌面式三种安装方式。超紧凑的机身可灵活嵌入储能柜内部的导轨或侧壁，不占用电池簇和PCS的宝贵空间。底部预留AT/ATX模式切换开关、复位按键和系统还原按键，现场工程师无需拆机即可完成系统维护和BIOS恢复，运维便捷高效。 - 宽温宽压，胜任储能现场环境：AK6系列支持12~28V直流宽压供电（使用光源或PoE功能时需24V供电）。经过3Grms振动测试 及30G冲击测试，确保在储能柜运输、吊装和运行过程中的振动工况下持续稳定运行。内置硬件看门狗（1~255秒可编程），系统异常自动复位，保障储能柜7×24小时无人值守运行。
AK6系列方案的应用和推广价值
-
异构设备统一接入，协议转换一站式完成：弹匣式CAN2.0B + RS485 + 双千兆网口的组合配置，实现BMS、PCS、电表、环境传感器、消防主机等设备的一机接入与协议转换，彻底打通了储能柜内长期存在的“数据孤岛”问题，EMS系统数据采集完整率大幅提升。
- 边缘计算赋能本地响应，减少云端依赖：AK6系列搭载Intel 12/13代酷睿移动处理器，配合最高64GB DDR5内存，可在储能柜现场完成电池状态实时分析、故障预判和本地联动响应，实现毫秒级本地控制闭环，有效降低了因云端通信延迟导致的调度滞后风险。
- 无风扇设计保障长期可靠运行：全铝合金散热器配合无风扇被动散热，消除了风扇等易损活动部件带来的故障隐患，在储能柜夏季高温、密闭空间的严苛条件下实现长期稳定运行，大幅降低了设备维护频次和运营成本。
- 弹匣式扩展实现“一机多柜型” ：通过更换APQ扩展弹匣即可灵活适配不同功率段储能柜的I/O配置需求，一套硬件平台配合不同弹匣即可覆盖100kW/215kWh至250kW/500kWh等多型号储能柜的控制需求，大幅降低了产品系列的开发与备货成本。
- 工业级可靠性保障无人值守运行：-20~60℃宽温工作、3G抗振与30G抗冲击认证、12~28V宽压供电，配合硬件看门狗自动复位，确保储能柜在园区户外、工业车间等多样化部署环境中7×24小时无人值守稳定运行。
- 为“算控感传一体化”预留升级空间：在《规划》将“算控感传一体化”确立为工控设备升级官方路线图的背景下，AK6系列以“边缘计算+多协议控制+多路传感接入+有线/无线通信”的完整能力矩阵，完美契合了储能系统从“被动存储”向“主动调节”演进的硬件需求，为后续接入RISC-V/开源鸿蒙生态、部署行业专用智能体预留了充足的扩展空间。
