机构参数
表面处理
机构参数
颜色
机构参数
散热系统
机构参数
重量
机构参数
外形尺寸
机构参数
安装方式
环境参数
温度
工作:-20~60°C（工业SSD） ；存储:-40~80°C（工业SSD）
环境参数
湿度
工作:10~95% @40°C, 无冷凝 ；存储:10~95% @40°C, 无冷凝
环境参数
振动防护
IEC 68-2-64 (Random 1 Oct./min, 1hr/axis.) CFast®:2Grms @ 5 ~ 500Hz
环境参数
冲击防护
IEC 68 2-27 CFast®: 10 G half sine,11 ms
环境参数
工作温度
环境参数
存储温度
环境参数
相对湿度
环境参数
震动
环境参数
冲击
物理特性
机箱材料
SGCC&铝
物理特性
表面工艺
硬质阳极氧化处理
物理特性
颜色
铁灰色
物理特性
尺寸
268mm(L) x 194.2mm(W) x 118.5mm(H)
物理特性
重量
不含包装：4.65kg；含包装：6.95 kg
物理特性
安装方式
VESA、 壁挂 、桌面式
物理特性
散热系统
机箱被动散热
物理特性
机箱风扇
2个4010智能温控风扇
认证
所获证书
CCC、CE/FCC、ROHS
LCD参数
显示类型
LCD参数
最大分辨率
LCD参数
长宽比
LCD参数
可视角度
LCD参数
亮度
LCD参数
对比度
LCD参数
背光寿命
触摸屏参数
触摸类型
触摸屏参数
控制器通讯
触摸屏参数
输入
触摸屏参数
透光率
触摸屏参数
表面硬度
触摸屏参数
点击寿命
触摸屏参数
笔画寿命
触摸屏参数
响应时间
系统参数
CPU
Intel® 6/7/8/9th Core™ i3/i5/i7 桌面级 LGA1151 CPU TDP=35W
系统参数
芯片组
Intel® Q170 Chipset
系统参数
显示
1 * DP（最大支持分辨率支持：4096x2304 x24bpp，@ 60Hz）； 1 * DVI-D（最大支持分辨率支持：1920x1200，@ 60Hz）； 1 * VGA（ 最大支持分辨率支持：1920x1200，@ 60Hz）
系统参数
内存
2 * DDR4 SO-DIMM，2133/2400MHz,单根最大支持16G，双通道支持，可扩展至32GB
系统参数
存储
1 * 2.5〞SDD/HDD，支持5~9.5mm，内置 ；1 * M.2 SATA 3.0（22*42mm），内置
系统参数
以太网
2 * Intel® Ethernet Connection；LAN1：I210-AT/I211-AT， LAN2：I219-LM，支持WOL，iAMT11.6
系统参数
音频
1 * Mic-in + 1 * Audio-out
系统参数
USB
6 * USB 3.0
系统参数
PS 2
/
系统参数
串口
4 * DB9 RS232（COM1/COM2支持RS485/RS422/RS232，BIOS控制）
系统参数
AI能力
最大支持寒武纪MLU270-S4智能加速卡，算力可达128T（INT8） ；最大支持NVIDIA GeForce GTX1660TI 显卡
系统参数
GPIO
1 * 20pin 凤凰端子①；1* 18pin 凤凰端子②；1 * 36pin 凤凰端子③；注：①、②、③三选一
系统参数
扩展插槽
1 * 支持APQ标准化MXM模块扩展，选配①；2 * 支持APQ标准化aDoor模块扩展，选配②；1 * Mini-PCIe(支持Wifi/3G/4G)；注：①、②二选一
系统参数
算力
系统参数
PCIe
1 * PCIe 3.0 16x +1 x PCIe 3.0 4x ①；1 * PCIe 3.0 16x +1 x PCI②；注：①、②二选一，卡长支持≤185mm，TDP≤130W
系统参数
电源
9V~36V宽压输入
系统参数
功耗
输入:9-17V时，P≤120W/输入:18-36V时，P≤240W
系统参数
按钮 LED
1 * 开关按钮,含蓝色LED
系统参数
看门狗
255级定时间隔
系统参数
系统支持
Windows 7/8.1/10 32位/64位. Linux
系统参数
BIOS
系统参数
内存接口
系统参数
内存容量
系统参数
储存接口
系统参数
显示芯片组
系统参数
显示输出
系统参数
网络芯片
系统参数
WiFi&4G
系统参数
音频芯片
系统参数
音频接口
系统参数
USB芯片
系统参数
USB接口
系统参数
串口芯片
系统参数
串口接口
系统参数
扩展-加密狗支架
系统参数
扩展-GPIO
系统参数
扩展-PCIe
系统参数
扩展-aDoor
系统参数
电源类型
系统参数
电源接口
系统参数
输入电压
系统参数
LED按钮
系统参数
Watchdog
系统参数
OS
系统参数
RAID

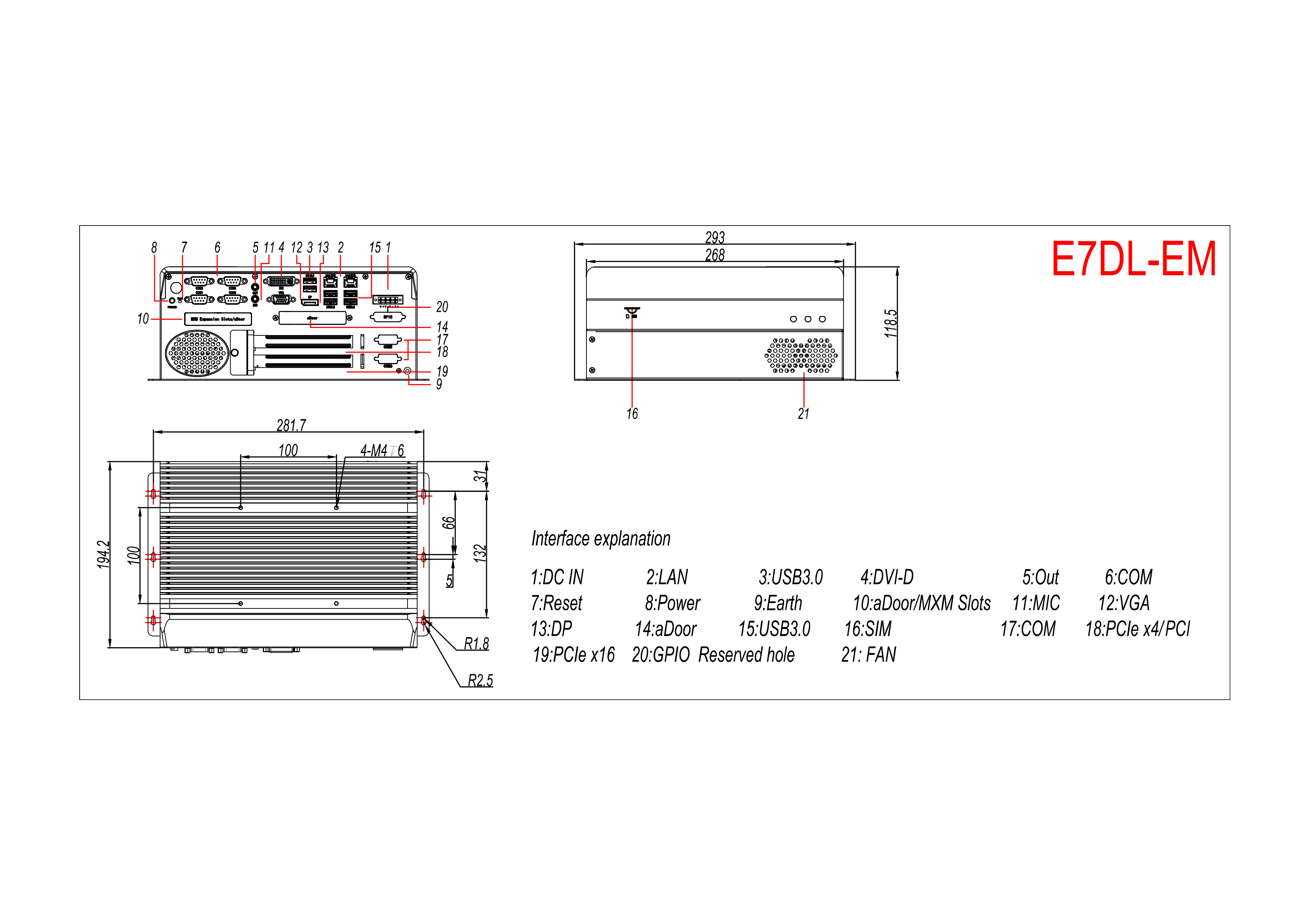

工程图
E7DL-EM是一款基于Intel Skylake-S（6/7/8/9th）平台开发的机器视觉应用产品，直接使用全性能的桌面平台处理器，结合Intel Media SDK实现多通道的图形运算处理。它除了拥有阿普奇的模块化特征外，还有专门用于视觉行业的多网口模块，多路高速I/O模块接口等。所有网络全使用Intel独立芯片，支持9K JumboFrame功能。除了高性能的运算和高速的通讯外，还有多硬盘位的RAID支持，提供安全的数据仓，并通过模块组合，可提供最高2xPCIE多种规格的扩展。全新设计的动态散热方案与模具成型的铝合金大面积外壳，将高性能CPU和高性能的独立显卡整合在一个嵌入式壳体中，为视觉运算提供强有力的嵌入式解决方案。
