环境参数
工作温度
0°C ~ 60°C
环境参数
储存温度
-20°C~60°C
环境参数
相对湿度
10%~90%@40°C（非凝结）
环境参数
冲击
10G，11秒间隔，半正弦波
环境参数
震动
1.5Grms@5~500Hz，random，1 hr/axis
机构参数
颜 色
工业灰+铁灰色
机构参数
外形尺寸
407.5mm(L) x 260.5mm(W) x 61.5mm(H)
机构参数
箱体尺寸
398mm(L) x 251mm(W) x 56.5mm(H)
机构参数
开孔尺寸
398mm(L) x 251mm(W)
机构参数
安装选项
100mm VESA 安装和前部嵌入式安装
机构参数
重量
不含包装：7.8kg；含包装：10.6kg
触控参数
触摸屏类型
投射式电容10点触摸
触控参数
触摸通讯方式
USB
触控参数
分辨率
4096*4096
触控参数
表面硬度
7H
触控参数
透光率
＞90%
触控参数
输入方式
手指/电容触摸笔
触控参数
点击寿命
触控参数
笔画寿命
触控参数
触控响应时间
＜5ms
触控参数
静电等级
接触4KV，空气 8KV
液晶显示屏
显示屏
15.6”WSXGA+ TFT LCD
液晶显示屏
分辨率
1366(H)*768(V)
液晶显示屏
最大色位
16.7M(6-bit + Hi-FRC)
液晶显示屏
显示区域
344.232*193.536 mm
液晶显示屏
响应时间
8ms
液晶显示屏
背光
WLED
液晶显示屏
背光 MTBF
50,000小时
液晶显示屏
亮度
300 cd/m2
液晶显示屏
对比度
500:1
液晶显示屏
像素距离
0.252*0.252 mm
液晶显示屏
可视角度
170(H)/160(V)
液晶显示屏
长宽比
16:9
系统参数
CPU
Intel® 6/7 th Core™ i3/i5/i7 桌面级 LGA1151 CPU TDP=65W
系统参数
芯片组
Intel® Q170 Chipset
系统参数
BIOS
AMI SPI 64Mb，支持高级电源管理ACPI，CPU温度、系统电压实时监控
系统参数
内存接口
2 * DDR4 SO-DIMM，@1.2V，2133/2400MHz
系统参数
内存容量
单根最大支持16G，双通道支持，可扩展至32GB
系统参数
储存
1 * 2.5〞HDD，支持5~9.5mm，支持插拔；1 * 2.5〞HDD，支持5~9.5mm，内置；1 * M.2 SATA 3.0（22*42mm），内置
系统参数
显示芯片组
CPU集成Intel® HD Graphics，支持DirectX12
系统参数
显示输出
1 * DP（最大支持分辨率支持：4096x2304 x24bpp，@ 60Hz）；1 * DVI-D（最大支持分辨率支持：1920x1200，@ 30Hz）；1 * VGA（ 最大支持分辨率支持：2048x1536）
系统参数
网络芯片
1 * DP（最大支持分辨率支持：4096x2304 x24bpp，@ 60Hz）
系统参数
WIFI&4G
1 * Mini-PCIE（半高/全高，支持802.11b/g/n，3G/4G，选配）； 1 * SIM卡槽
系统参数
音频芯片
Realtek ALC662VD
系统参数
音频接口
1 * Mic-in + 1 * Audio-out
系统参数
USB芯片
Intel® Q170 Chipset
系统参数
USB接口
6 * USB 3.0
系统参数
串口芯片
IT8786
系统参数
串口接口
4 * DB9 RS232（COM1/COM2支持RS485/RS422/RS232，BIOS控制）
系统参数
扩展-加密狗支架
1 * 内置USB 2.0（选配）
系统参数
扩展-GPIO
1 * 20pin端子①；1* DSUB-25②；1 * DSUB-37③；注：①、②、③三选一
系统参数
扩展-PCIe
1 * Mini-PCIe ；1 * MXM 3.0（支持4个GigE&16路隔离GPIO）
系统参数
扩展-aDoor
1 * 支持APQ标准化aDoor模块扩展
系统参数
电源类型
DC
系统参数
电源接口
1 * 4pin 5.08凤凰端子，带锁孔
系统参数
输入电压
18V~36V宽压输入
系统参数
LED/按钮
1 * 开机按钮（含状态LED）；1 * 复位/重启按钮（关机情况下，长按≥3秒，清CMOS，开机情况下，短按0.2~1s重启）
系统参数
Watchdog
中断、系统重启/255级定时间隔
系统参数
OS
6th Core™ ：Windows 7/8.1/10 32 位/64位、 Linux ；7th Core™ ：Windows 7/8.1/10 64 位、 Linux

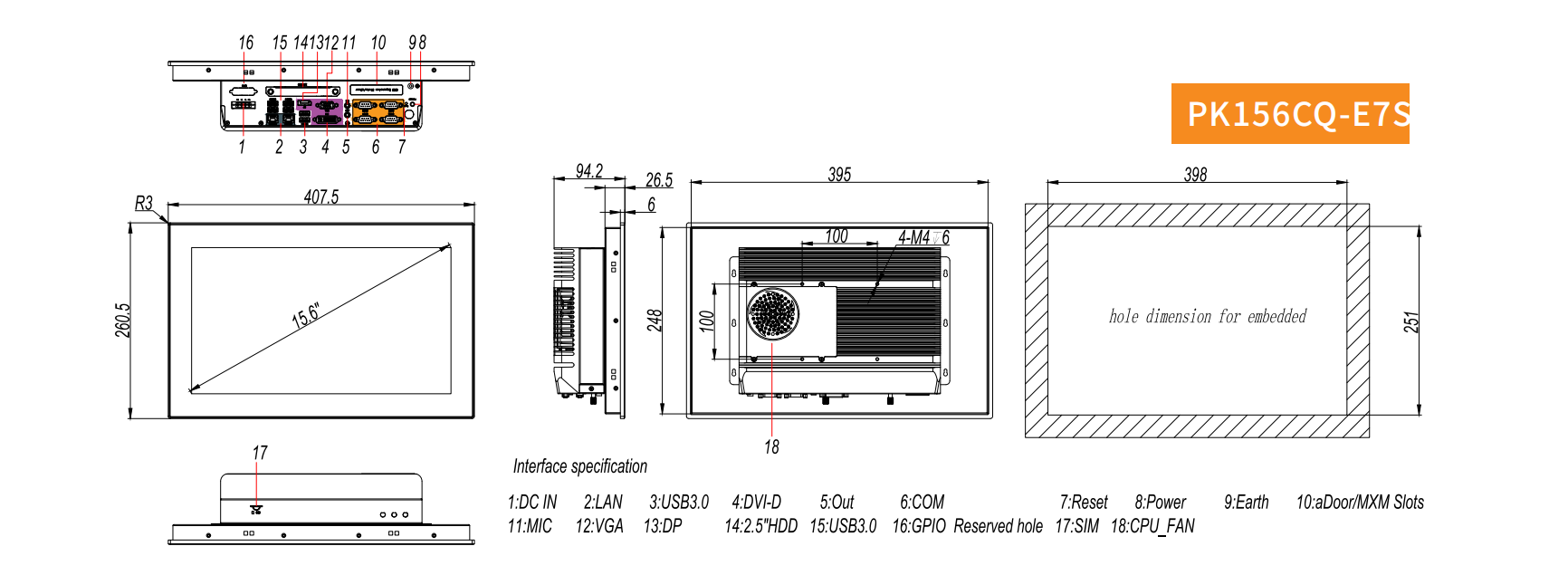

工程图
