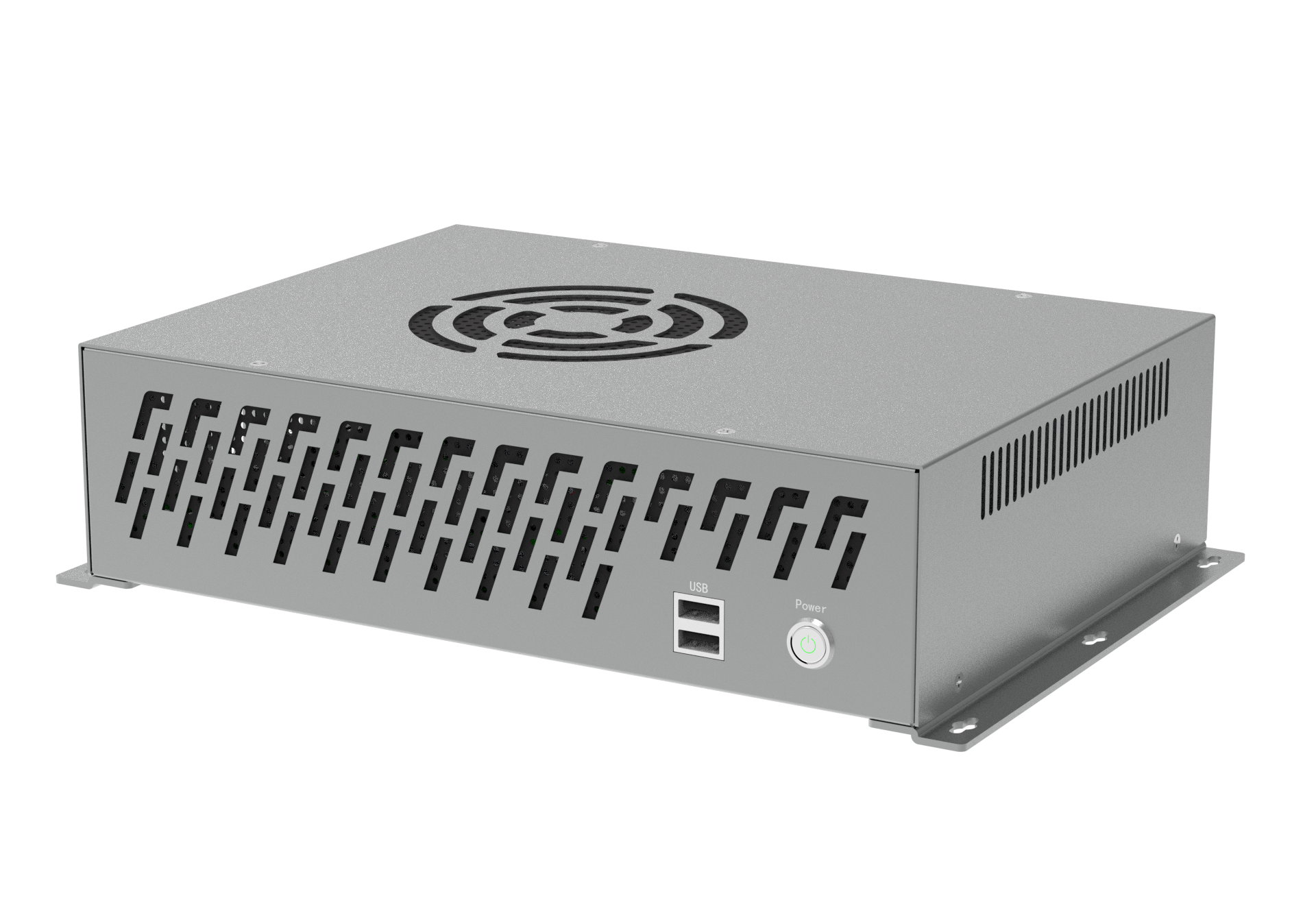

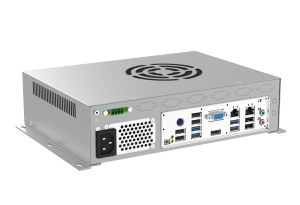

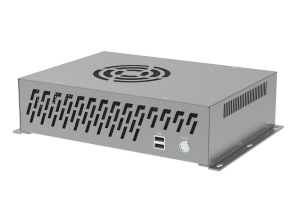

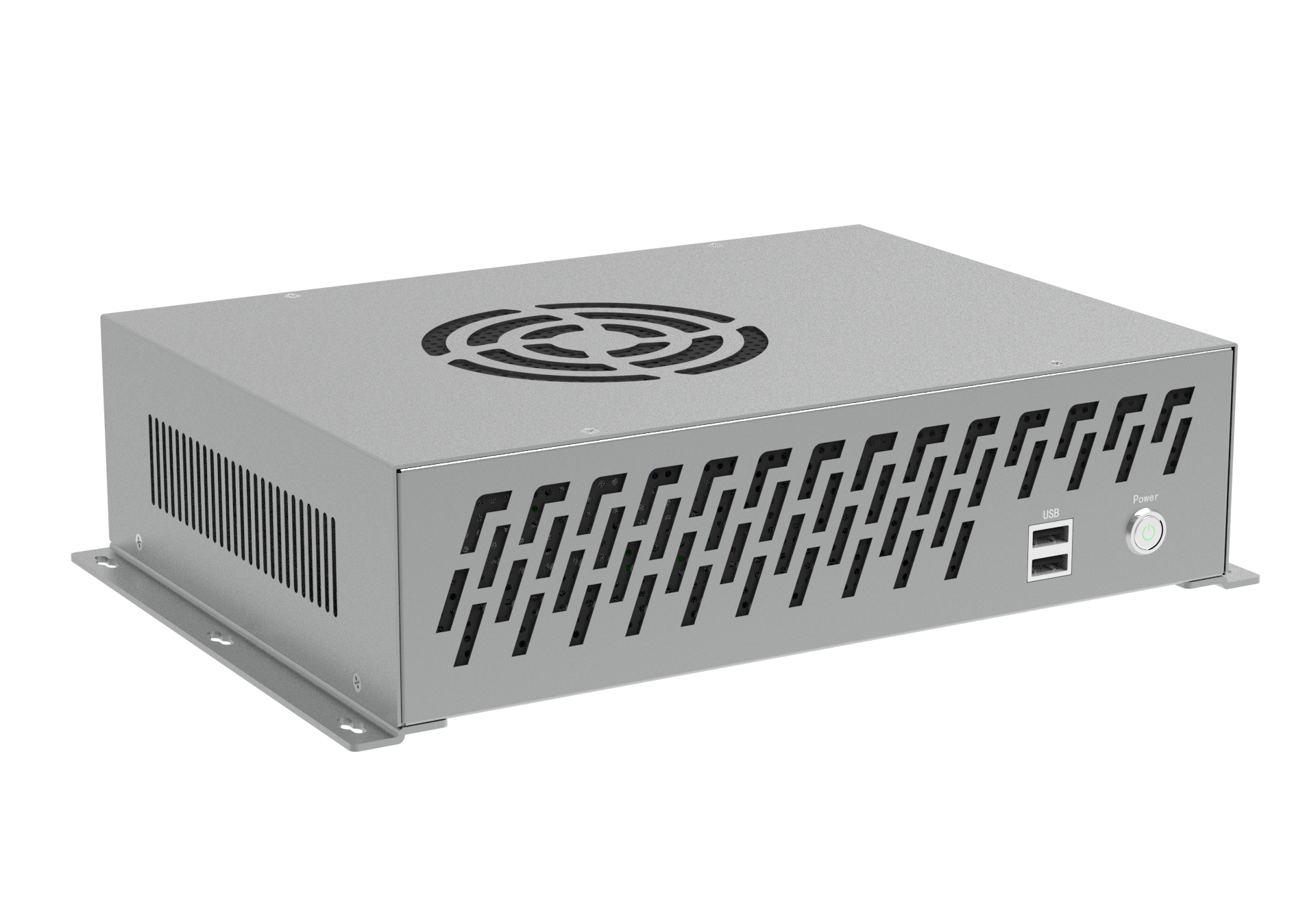

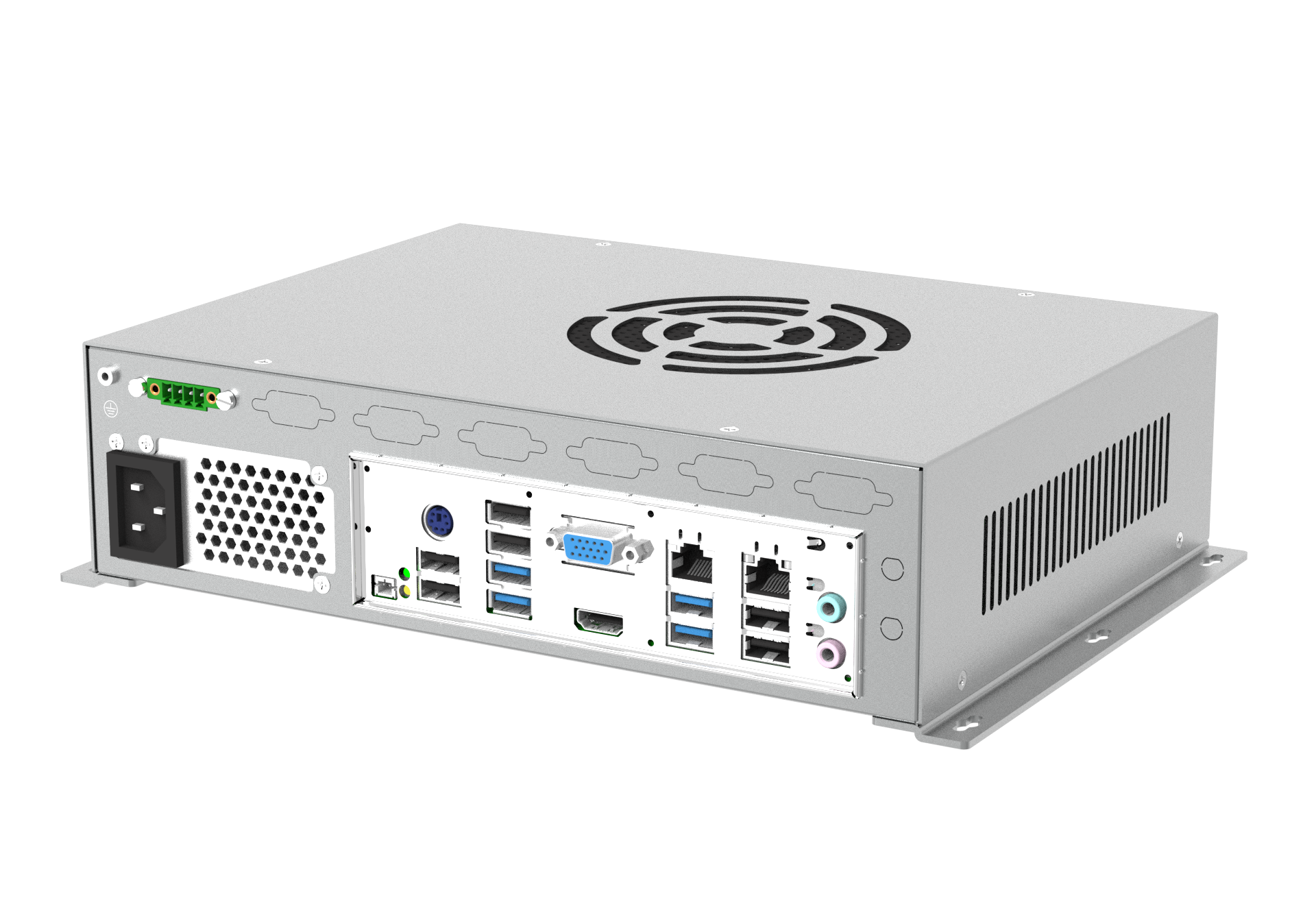

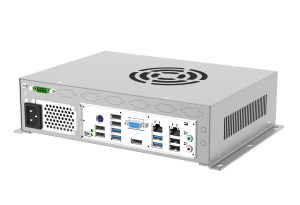

C7I系列 H610A2平台嵌入式工控机

特点:

支持Intel® 12/13/14代酷睿/奔腾/赛扬桌面级中央处理器
2个DDR4 SO-DIMM插槽，最大支持64GB
2个Realtek千兆网络
4个USB 5Gbps +8个USB2.0 Type-A接口
HDMI+VGA双显示接口
支持WiFi/4G无线扩展
支持桌面式、壁挂式安装
PWM风扇主动散热

远程管理
状态监控
远程运维
安全控制

联系我们

扫码即可添加微信，售前客服为您提供咨询服务

产品介绍

工程图纸

下载产品资料

扫码添加微信，获取最新产品资料文件

规格	C7I-H610A2
处理系统	CPU	支持Intel® 12/13/14代酷睿/奔腾/赛扬桌面级中央处理器
	典型功耗	65W
	插座	LGA1700
	芯片组	H610
	BIOS	AMI UEFI BIOS
内存	插槽	2 * U-DIMM插槽，支持双通道DDR4-3200 MT/s
	容量	64GB, 单条最大32GB
网络	芯片	2 * Realtek® RTL8111H千兆网络芯片
存储	SATA	1 * SATA 3.0接口
	M.2	1 * M.2 Key-M插槽（PCIe 4x Gen3 ，2280）
扩展插槽	M.2	1 * M.2 Key-E插槽（PCIe x1 + USB2.0，支持WiFi+BT，2230）
	PCIe	1 * PCI-E 16x Gen4

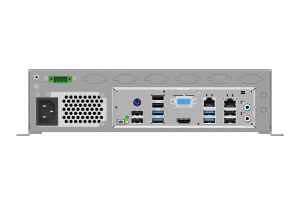

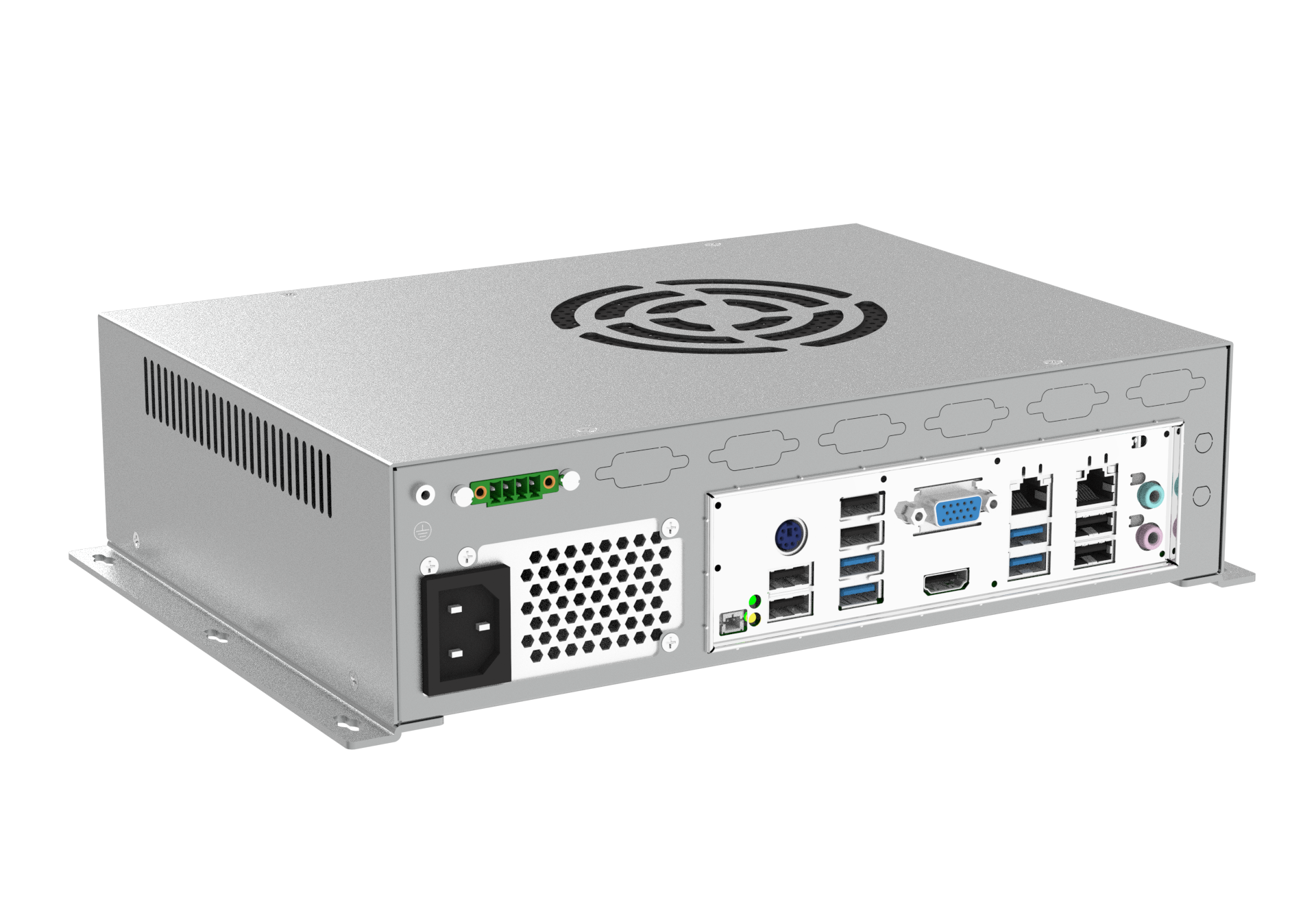

后置接口	网络	2 * RJ45接口
	USB	4 * USB 5Gbps Type-A接口 6 * USB 2.0 Type-A接口
	PS/2	1 * PS/2复合接口（支持键盘和鼠标）
	显示	1 * HDMI接口: 最高支持40962160 @ 30Hz 1 VGA接口：最高支持1920*1200 @ 60Hz
	音频	2 * 3.5mm 接口（Line-out + MIC）
	外置信号	1 * 外置信号接口1（含开/关机信号） 1 * 外置信号接口2（含开/关机+重启+电源指示灯信号）
	指示灯	1 * 电源信号灯 1 * 硬盘指示灯

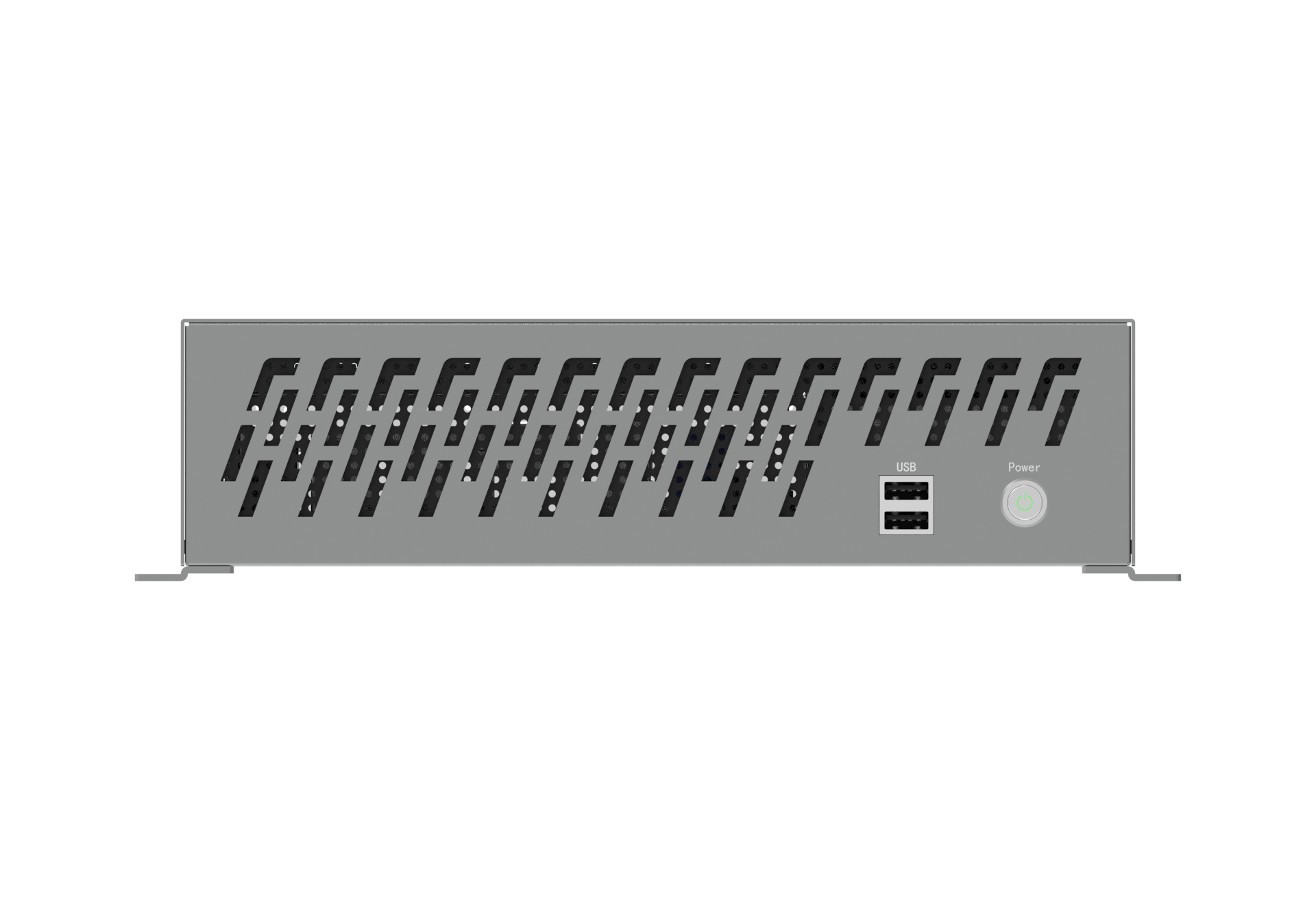

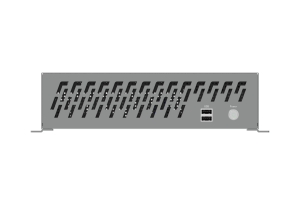

前置接口	USB	2 * USB 2.0 Type-A接口
	按键	1 * 电源开关按键
内置接口	串口	10 * RS232（插针）^[1]
	SATA	1 * SATA 3.0接口
	音频	1 * 前置音频插针（Line-Out + MIC）
	通用IO	1 * 8路数字输入/输出插针（默认4路输入，4路输出，该IO接口仅提供逻辑电平，无任何带载能力）
	风扇	1 * 系统风扇插针 1 * CPU风扇插针
电源	类型	ATX
	输入电压	根据所选电源决定电压范围
	RTC电池	CR2032纽扣电池
系统	Windows	Win 10/11
	Linux	Linux
可信平台	TPM	fTPM
看门狗	输出信号	系统复位
	可编程间隔	1 ~ 255秒
物理属性	机箱材质	镀锌钢板
	机箱尺寸	270mm(宽) * 198mm(深) * 70mm(高)

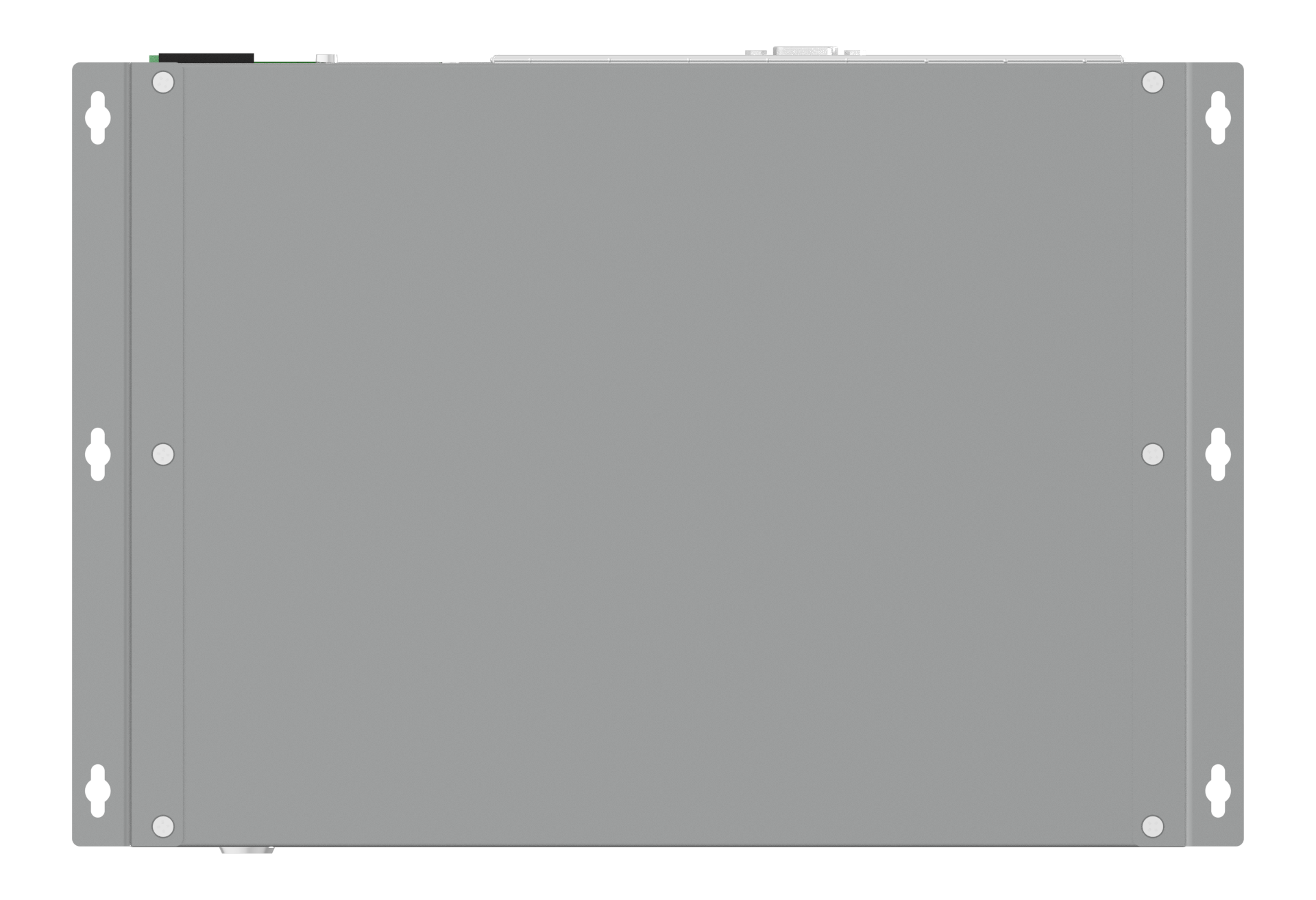

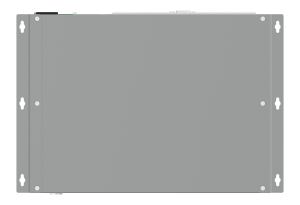

	安装方式	壁挂/桌面
环境参数	散热方式	智能风扇散热
	工作温度	0 ~ 50℃
	存储温度	-20 ~ 70℃
	相对湿度	10 ~ 90%，无冷凝
