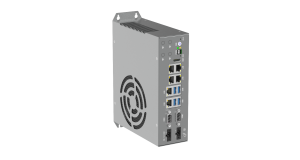

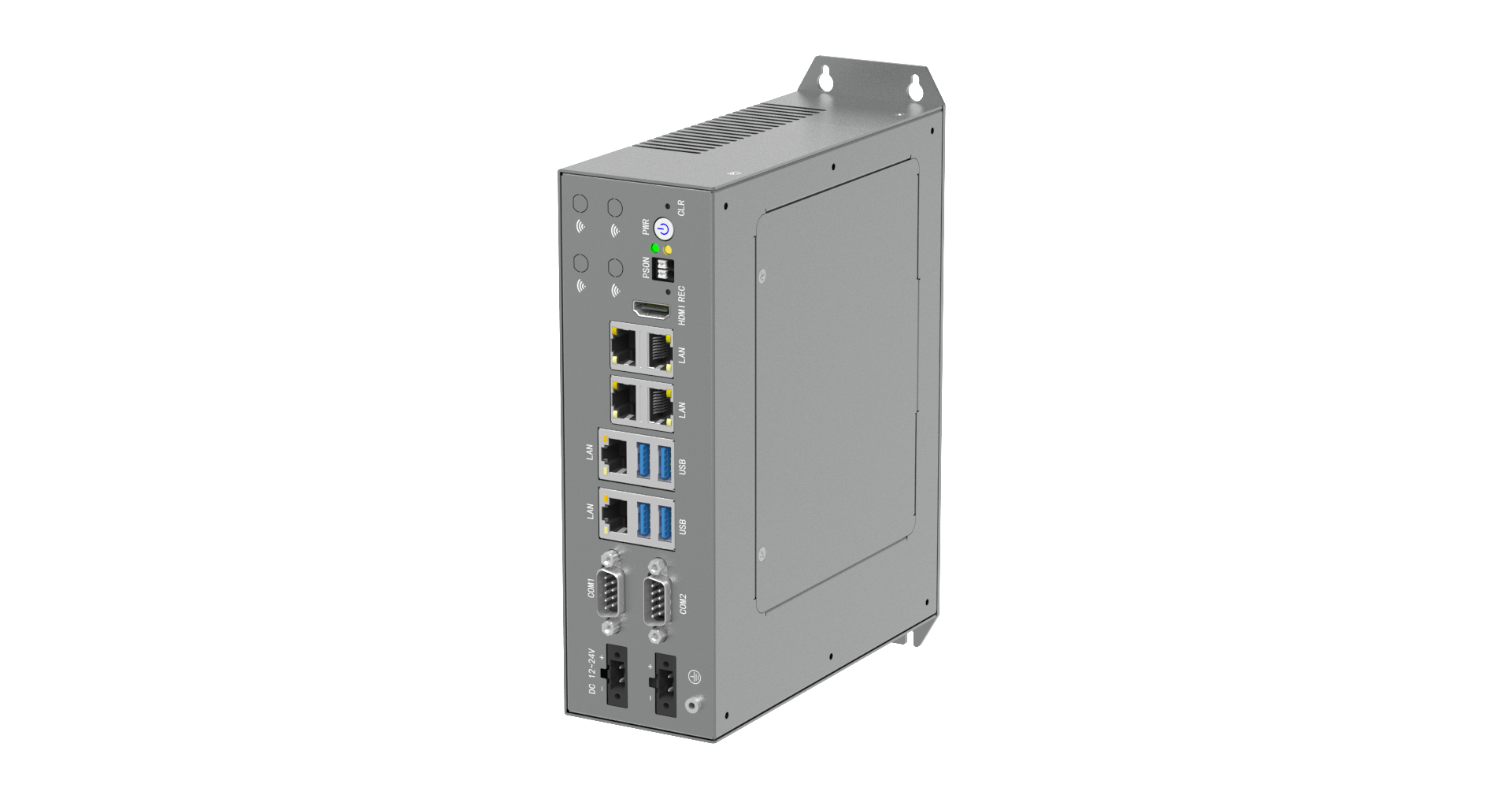

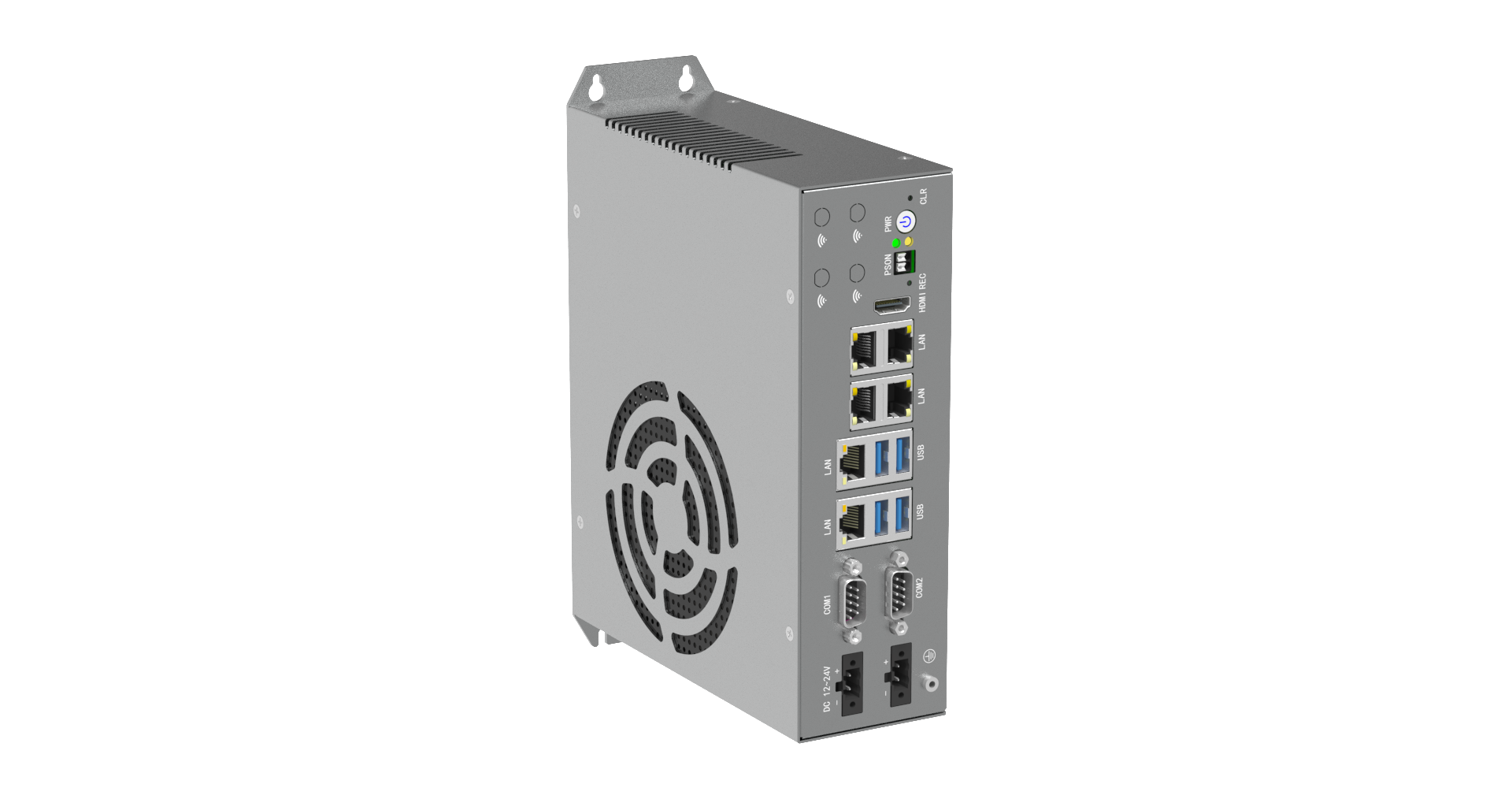

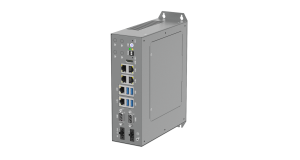

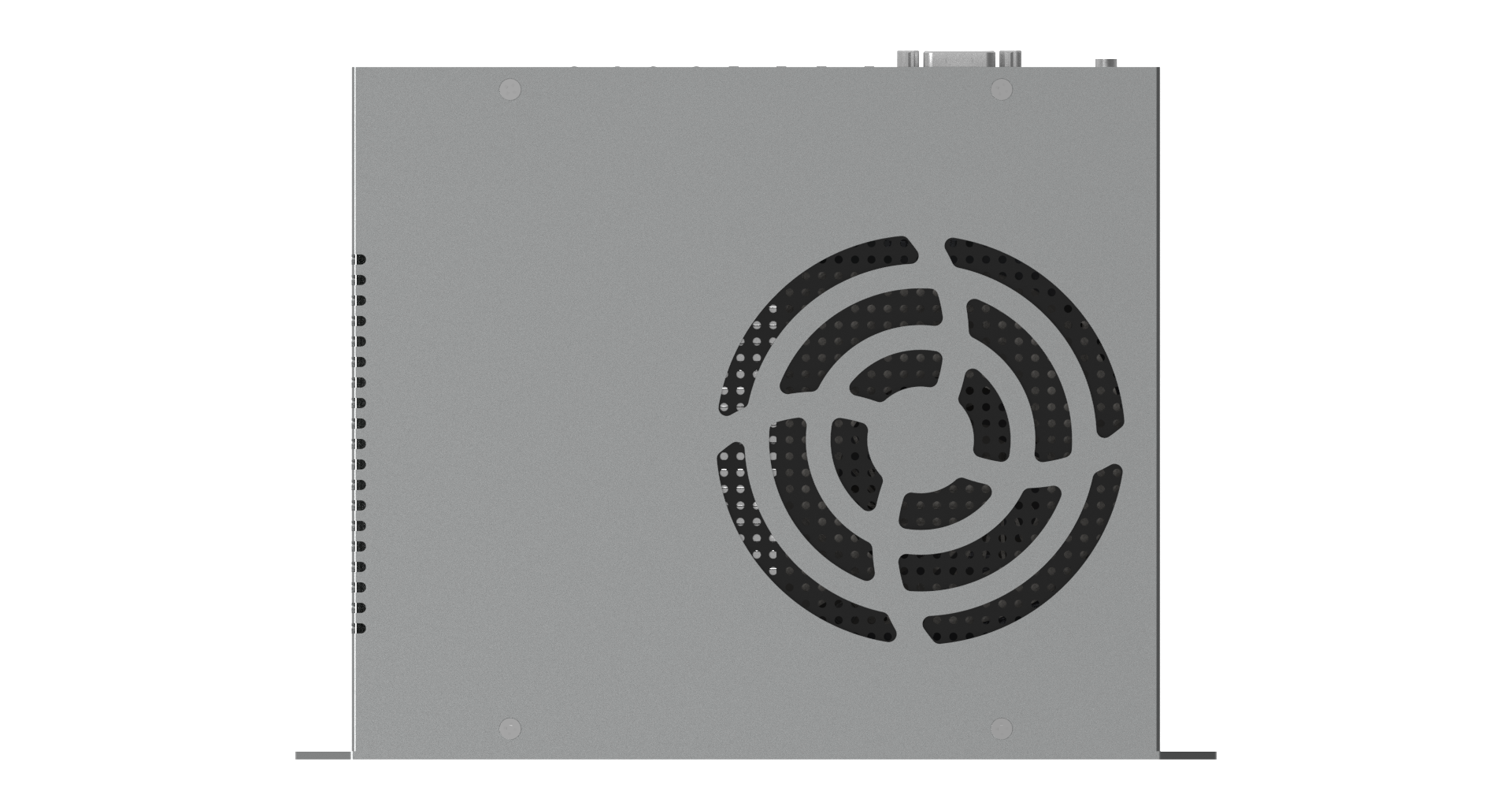

C7E系列 Z390A6平台嵌入式工控机

特点:

支持Intel® 6/8/9代酷睿/奔腾/赛扬桌面级中央处理器
2个DDR4 SO-DIMM插槽，最大支持64GB
6个intel千兆网络
4个USB 5Gbps TYPE-A接口
HDMI高清显示接口
支持WiFi/4G无线扩展
支持桌面式、壁挂式安装
PWM风扇主动散热

远程管理
状态监控
远程运维
安全控制

联系我们

扫码即可添加微信，售前客服为您提供咨询服务

产品介绍

工程图纸

下载产品资料

扫码添加微信，获取最新产品资料文件

规格	C7E-Z390A6
处理系统	CPU	支持Intel® 6/8/9代酷睿/奔腾/赛扬桌面级中央处理器
	典型功耗	65W
	插座	LGA1151
	芯片组	Z390
	BIOS	AMI UEFI BIOS
内存	插槽	2 * SO-DIMM插槽，支持双通道DDR4-2666 MT/s
	容量	单条最大32GB
网络	芯片	1 * Intel® i219V 千兆网络芯片 5 * Intel® i210AT 千兆网络芯片
存储	SATA	1 * SATA 3.0接口
	M.2	1 * M.2 Key-M插槽（PCIe 3.0x4，2280）
扩展插槽	Mini PCIe	1 * Mini PCIe1插槽（PCIe x1，支持WiFi） 1 * Mini PCIe2插槽（USB 2.0信号，支持4G，附带1 * Nano SIM卡插槽）
	PCIe	1 * PCIe x8接口

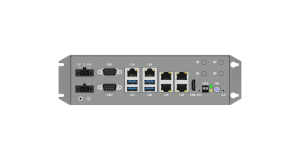

海岸线接口	网络	6 * RJ45接口
	USB	4 * USB 5Gbps Type-A接口
	串口	2 * DB9，支持RS2323/RS485模式，跳帽选择
	显示	1 * HDMI接口: 最高支持3840*2160 @ 30Hz
	外置信号	1 * 外置信号接口（含开/关机信号）
	按键1	电源开关开关按键
	按键2	COMS清除按键
	按键3	系统还原按键
	LED	系统+硬盘状态灯
	电源输入	1 * 电源输入插座 (2x2P 5.08mm)
内置接口	电源输入	1 * 电源输入插座 (2x1P 3.96mm)
	SATA	1 * SATA 3.0接口
	USB	2 * USB2.0 插座 1 * USB 2.0 Type-A接口
	VGA	1 * VGA 插座
	eDP	1 * eDP FPC插座
	音频	1 * 前置音频插针（Line-Out + MIC）
	风扇	1 * CPU风扇插座
	SIM卡座	1 * Nano SIM卡座
电源	类型	直流
	输入电压	12-24V
	连接器	2 * 2P电源插座 (P=5.08mm)
	RTC电池	带绳CR2032纽扣电池
系统	Windows	6代CPU：Win 7/10/11 8/9代CPU：Win 10/11
	Linux	Linux
可信平台	TPM	fTPM
看门狗	输出信号	系统复位
	可编程间隔	1 ~ 255秒
物理属性	机箱材质	镀锌钢板
	机箱尺寸	225.2mm(宽) * 169mm(深) * 62mm(高)，含挂耳
	安装方式	壁挂/桌面
环境参数	散热方式	智能风扇散热
	工作温度	-20 ~ 60℃
	存储温度	-20 ~ 75℃
	相对湿度	5 ~ 95%，无冷凝
