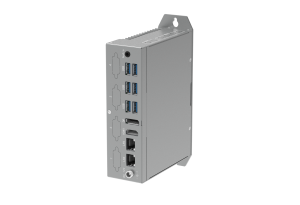

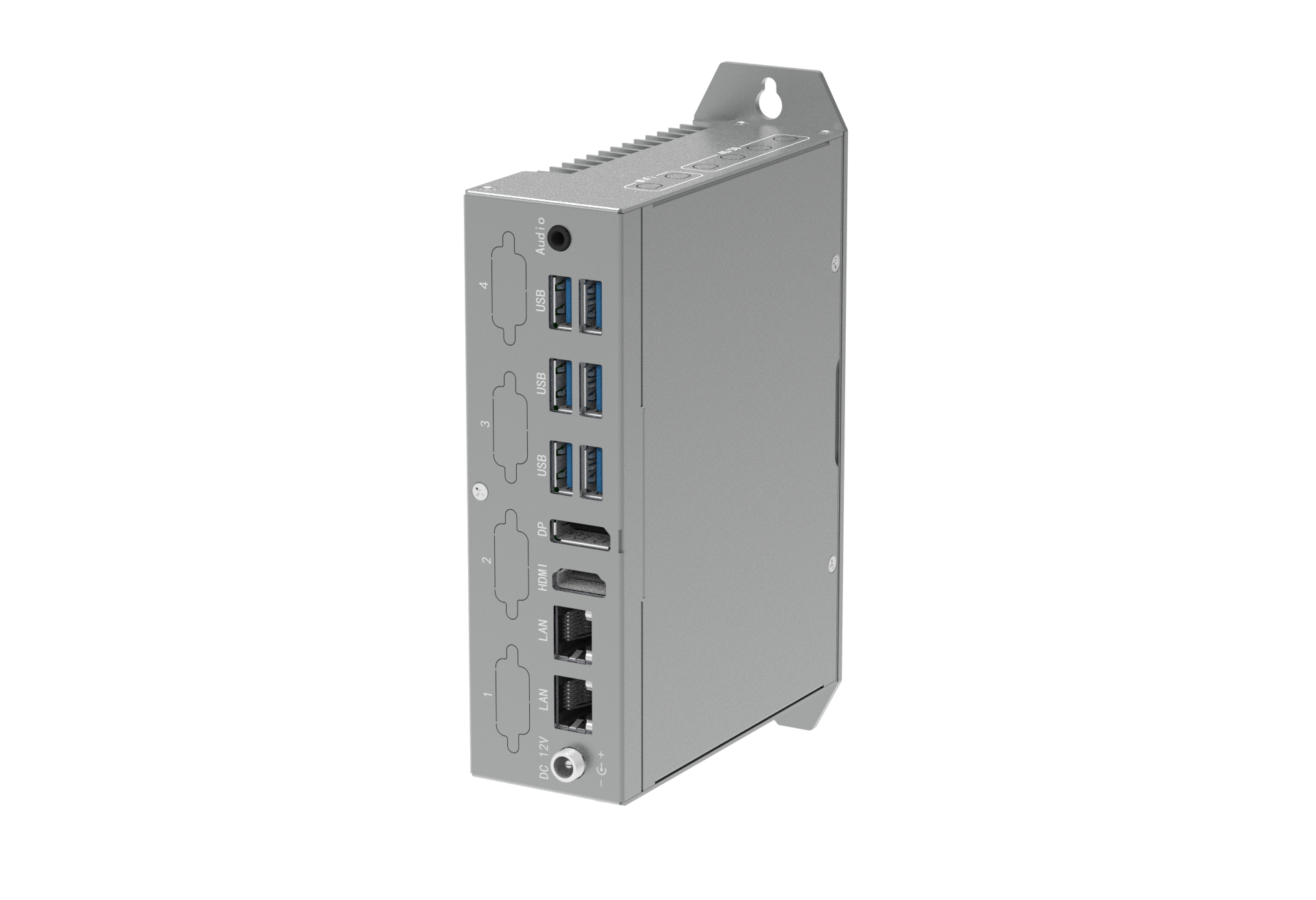

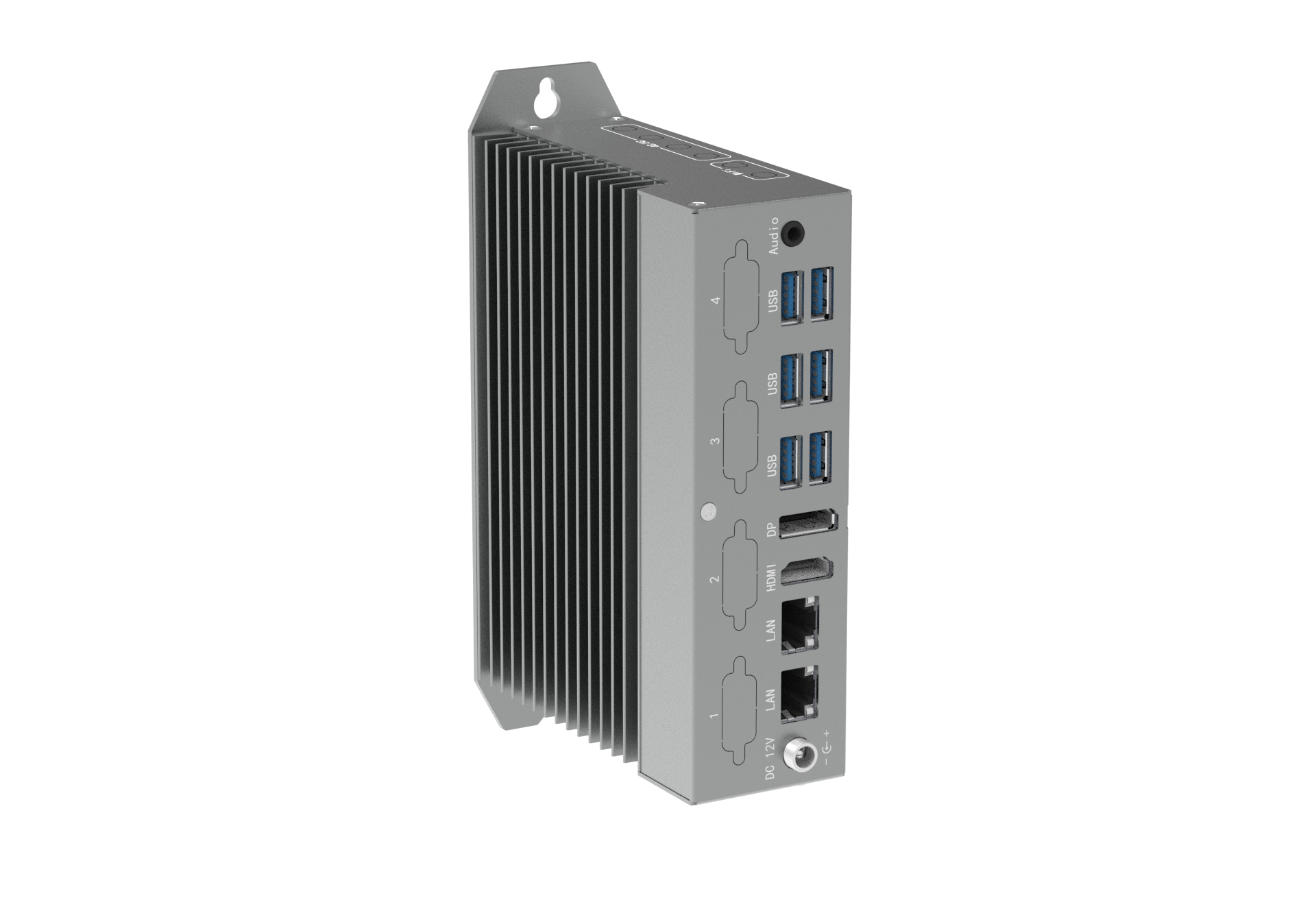

C6系列 ADLP平台嵌入式工控机

特点:

采用Intel® 12代 i3/i5/i7 -U系列移动CPU
1个DDR4 SO-DIMM插槽，最大支持32GB
2个Intel®千兆网络
6个USB 5Gbps Type-A接口
HDMI+DP双显示接口
支持WiFi/4G/5G无线扩展
支持桌面式、壁挂式、DIN导轨安装
无风扇被动散热
超紧凑机身

远程管理
状态监控
远程运维
安全控制

联系我们

扫码即可添加微信，售前客服为您提供咨询服务

产品介绍

工程图纸

下载产品资料

扫码添加微信，获取最新产品资料文件

型号		C6
CPU	CPU	Intel® Core^TM12代i3/i5/i7 -U系列处理器, TDP=15W
	芯片组	SOC
	BIOS	AMI UEFI BIOS
内存	插座	1 * DDR4 SO-DIMM 插槽，频率3200MT/s
	最大容量	32GB
显示	显示芯片	Intel® Graphics
网络	网络芯片	1 * Intel® i219 网络芯片（10/100/1000 Mbps） 1 * Intel® i226网络芯片（10/100/1000 Mbps）
存储	M.2	1 * M.2 Key-M插槽（PCIe x4信号，支持NVMe SSD，2280）
扩展	M.2	1 * M.2 Key-E插槽（含PCIe x1信号，支持WiFi，2230） 1 * M.2 Key-B插槽（含PCIe x1+USB3.0+USB 2.0信号，支持4G/5G，3042/3052）
	串口	4 * RS232（COM1-4，DB9/M，选配）^[1] 1 * RS485（COM6，DB9/M，选配）^[1]

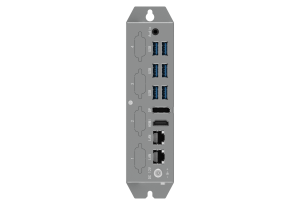

外部 I/O	USB	6* USB 5Gbps（Type-A）
	网口	2 * RJ45接口
	显示	1 * HDMI接口（最大分辨率支持20481080 @ 60Hz） 1 DP++接口（最大分辨率支持4096*2304 @ 60Hz）
	音频	1 * 3.5mm二合一音频接口（Line-Out+MIC，美标）
供电	类型	直流
	输入电压	12V
	插座	1 * 电源输入插座（DC5525）
	RTC 电池	CR2032纽扣电池
系统支持	Windows	Windows 10/11
	Linux	Linux（内核5.15及以上）
看门狗	输出	系统重启
	间隔	1~255秒，可编程
结构	外壳材料	散热器：铝合金上/下挡板：镀锌板底盖：镀锌板
	尺寸	150.7mm(长)114.5mm(宽)45mm(高)
	安装方式	壁挂式、轨道、桌面式
环境	散热系统	无风扇被动式散热
	工作温度	0~60℃（使用工业 SSD）
	存储温度	-40~80℃（使用工业 SSD）
	湿度	5 to 90% RH（非冷凝）
	震动	IEC 60068-2-64（3Grms@5~500Hz，random，1hr/axis，使用SSD）
	冲击	IEC 60068-2-27（30G，half sine，11ms，使用SSD）
