AK5B4系列Alder Lake-N平台运动控制/嵌入式工控机/行业控制器/边缘计算控制器

特点:

支持Intel® Alder Lake-N系列移动CPU
1个DDR4 SO-DIMM插槽，最大支持32GB
HDMI、VGA双路显示输出，
支持WiFi/4G无线扩展
支持多种APQ扩展弹匣
内置USB 2.0 Type-A便于安装加密狗
支持桌面式、壁挂式、DIN导轨
无风扇被动散热
12~28V直流供电

远程管理
状态监控
远程运维
安全控制

联系我们

扫码即可添加微信，售前客服为您提供咨询服务

产品介绍

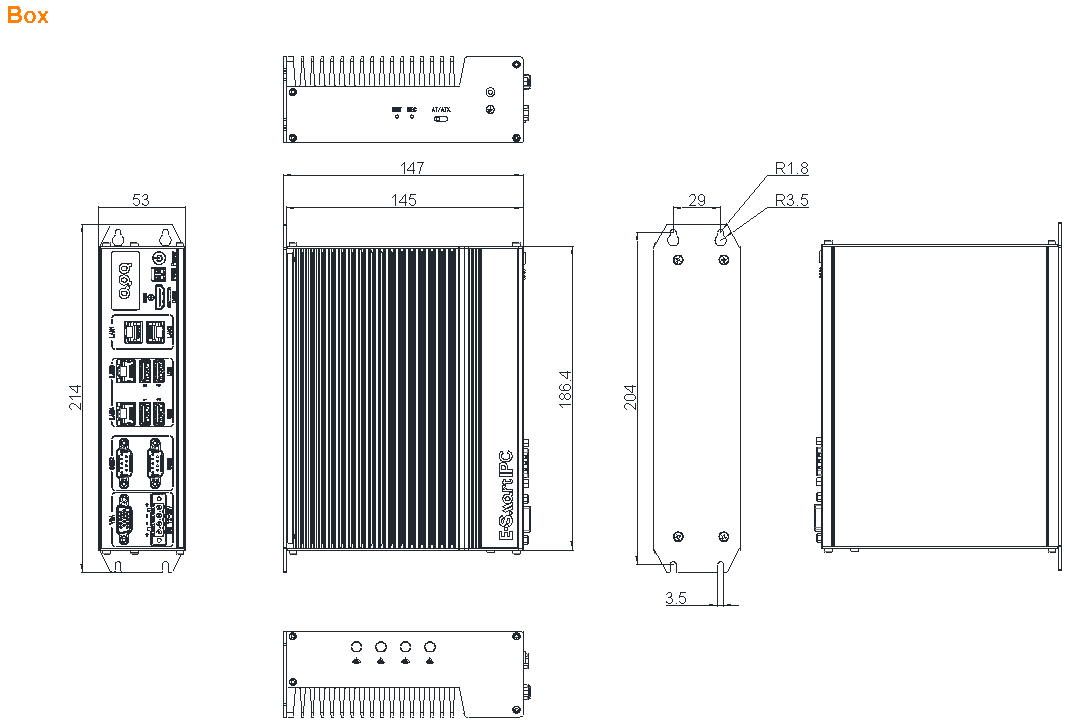

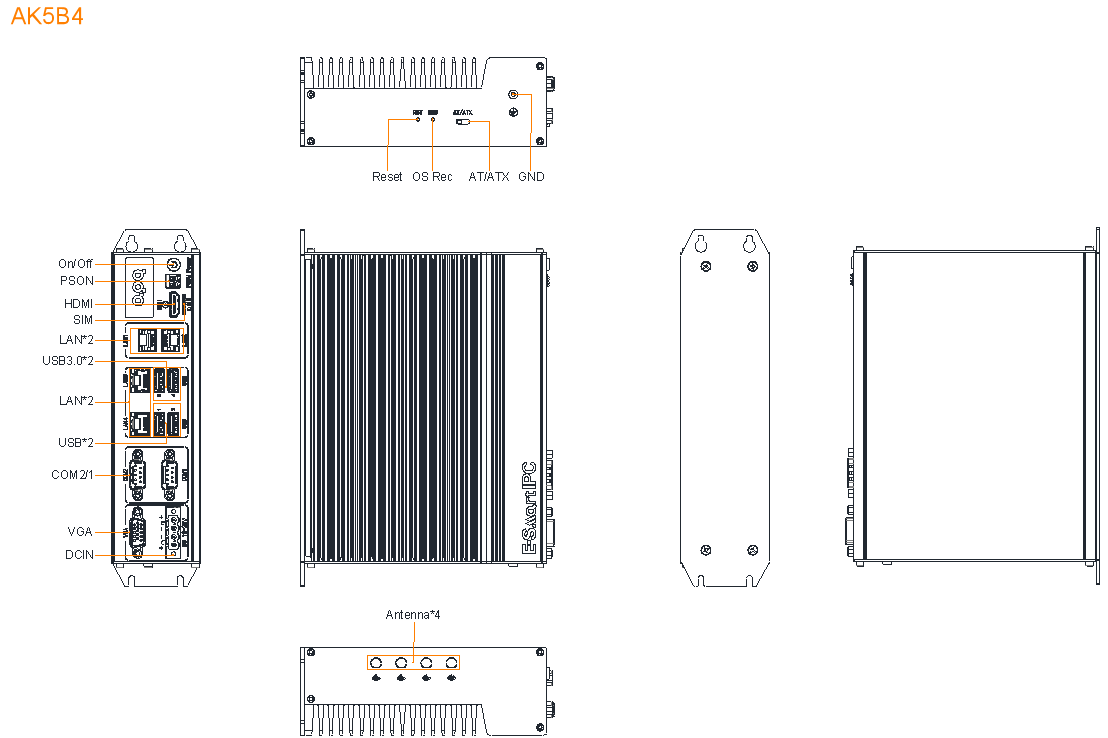

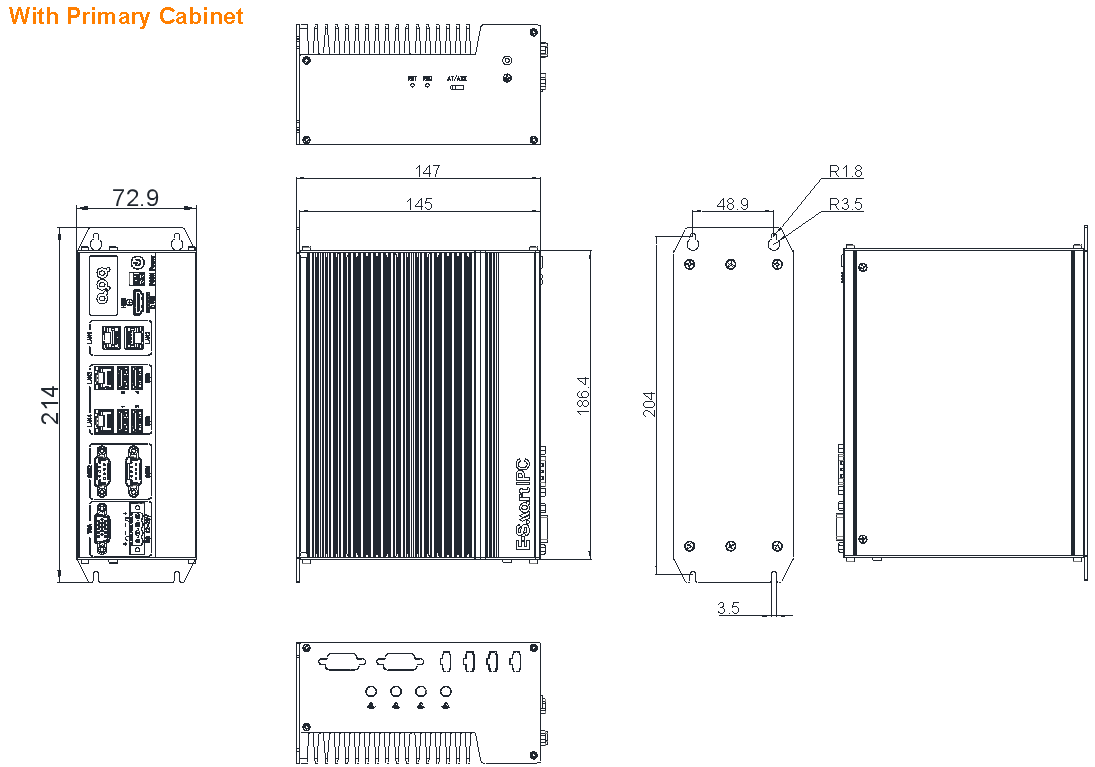

工程图纸

下载产品资料

扫码添加微信，获取最新产品资料文件

Model		AK5097B4	AK5305B4
CPU	CPU	Intel^® Alder Lake N97	Intel^® Alder Lake Core^TM i3-N305
	基准频率	2.0 GHz	1 GHz
	最大睿频	3.60 GHz	3.8GHz
	缓存	6MB	6MB
	核心数/线程数	4/4	8/8
	芯片组	SOC
	BIOS	AMI UEFI BIOS
内存	插座	1 * DDR4 SO-DIMM 插槽, 频率可达3200MHz
	最大容量	32GB
显卡	显示芯片	Intel^® UHD Graphics
网络	网络芯片	4 * Intel^® i210-AT芯片(10/100/1000 Mbps)
存储	M.2插座	1 * M.2 Key-M插座(SATA3.0, 2280)
	SATA插座	1 * 7Pin SATA
扩展	Mini PCIe	1 * Mini PCIe (含PCIe x1 Gen 2 + USB 2.0信号, 带SIM卡插座，支持WiFi/BT/4G/CAN模块
	可选主弹匣	1E：16GPIO(8光电隔离输入,8光电隔离输出)/4光源 6A：16GPIO(8路光电隔离输入,8路光电隔离输出)/4RS422或RS485/2CAN2.0B 6B：16GPIO(8路光电隔离输入,8路继电器输出)/4RS422或RS485/2CAN2.0B 7A：32GPIO(16路光电隔离输入,16路光电隔离输出)/4RS485/2*CAN2.0B
前I/O	USB	2 * USB3.0 (Type-A) 2 * USB2.0 (Type-A)
	串口	2 * RS232/485 (COM1/2, DB9/M, 全定义, BIOS+拨码开关控制模式)
	显示	1 * HDMI接口(最大分辨率支持 40962304 @ 24Hz) 1 VGA接口(最大分辨率支持 1920*1200 @ 60Hz)
	电源	1 * 直流电源插座
	SIM	1 * Nano SIM卡插槽(Mini PCIe模块提供支持4G功能)
	开关	1 * 电源按钮(含电源指示灯) 1 * 外部开关机按钮插座
底部 I/O	开关	1 * AT/ATX 拨码开关(开启/关闭来电自启)
	按钮	1 * 复位按键(按下0.2至1秒重启，长按3秒清 CMOS) 1 * 系统还原按键
供电	类型	直流
	输入电压	12 ~ 28V 注意：当使用光源时，必须使用24V供电！
	插座	1 * 4针电源输入插座(P= 5.08mm)
	RTC 电池	CR2032 纽扣电池
系统支持	Windows	Windows 10/11
	Linux	Linux
看门狗	输出	系统重启
	间隔	1~255秒，可编程
结构	外壳材料	散热器/箱体：铝合金上/下盖：镀锌板
	尺寸	53mm(长) * 145mm(宽) * 186.4mm(高)
	安装方式	壁挂式、轨道、桌面式
环境	散热系统	无风扇被动式散热
	工作温度	-20~60℃(使用工业SSD)
	存储温度	-40~80℃(使用工业SSD)
	湿度	5 to 90% RH(非冷凝)
	震动	IEC 60068-2-64(3Grms@5~500Hz, random, 1hr/axis，使用SSD)
	冲击	IEC 60068-2-27(30G, half sine, 11ms，使用SSD)
